Entsprechend dem tatsächlichen Hochspannungsrisiko, dem eine einzelne Batterie bei der Modulmontage ausgesetzt ist, wird der Isolationswiderstand oder Leckstrom der beschichteten Batterie bei einer bestimmten Spannung gemessen, um qualifizierte Batterien auszuwählen, sodass sie nach dem Versand die Isolationsanforderungen des Moduls erfüllen können.

Stellen Sie vor dem Isolationstest sicher, dass die Batterie, die dem Isolationstest unterzogen wird, hinsichtlich ihrer grundlegenden elektrischen Leistung qualifiziert ist und dass die Batterie vorab vom Hersteller auf Spannung und Innenwiderstand geprüft wurde.Batteriezellensortiermaschineund schließen Sie Batterien mit anormaler Spannung (wie Überladung/Unterspannung) oder nicht übereinstimmendem Innenwiderstand aus, um Störungen der Isolationstestergebnisse aufgrund von Spannungs-/Innenwiderstandsproblemen (wie Hochspannungsdurchschlagsrisiko oder Fehleinschätzung des Leckstroms) zu vermeiden.

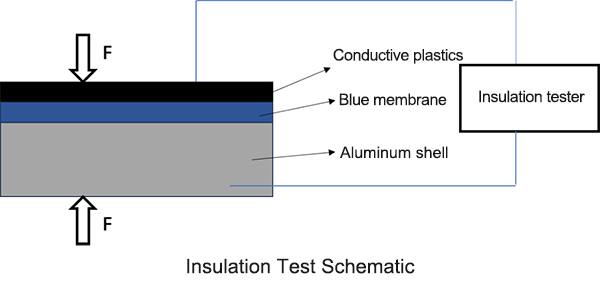

Prinzip: Legen Sie Gleich- oder Wechselspannung an den Isolierfilm auf der Oberfläche der zu testenden Batterie an. Nach einer gewissen Polarisationsdauer wird der Widerstand, der dem durch das Dielektrikum (Verbunddielektrikum aus Isolierfilm und Luftschicht) fließenden Leckstrom entspricht, als Isolationswiderstand bezeichnet.

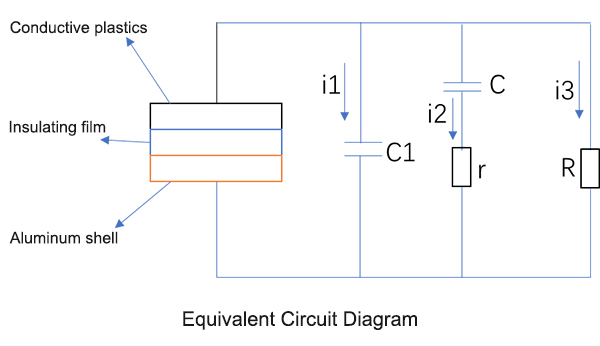

Das Ersatzschaltbild sieht wie folgt aus:

• i1 ist der kapazitive Strom:Die Gleichspannung wirkt auf den Isolator und der Moment der Druckeinwirkung ist relativ zum Laden des Kondensators. Dieser Teil des Stroms klingt schnell ab
• i2 ist der Absorptionsstrom:Der Absorptionsstrom des inhomogenen Mediums setzt sich aus langsamer Polarisation und Zwischenschichtpolarisation zusammen
• i3 ist der Leckstrom:Es gibt nur sehr wenige schwach gebundene oder freie Elektronen im Dielektrikum, und nach einer gewissen Zeit stabilisiert sich dieser Strom allmählich. Der hier erwähnte Isolationswiderstand bezieht sich auf den reinen Widerstand, der I3 verursacht

Wie werden Batterien auf Leckstrom geprüft?

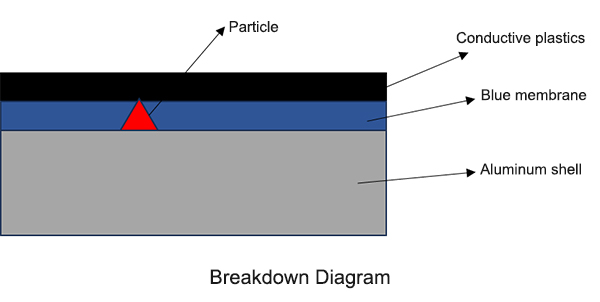

Wenn Metallpartikel vorhanden sind oder die Isolierfolie beschädigt ist, wird die Isolierung zerstört. In diesem Fall steigt der Leckstrom schnell an und der entsprechende Widerstand nimmt schnell ab. Daher muss bei der Auswahl der Prüfspannung die entsprechende Durchschlagsspannung verschiedener Arten beschädigter Produkte berücksichtigt werden, sodass sich der Widerstand bzw. Leckstrom normaler und fehlerhafter Produkte deutlich unterscheidet, sodass durch diesen Test Batteriezellen mit beschädigter Isolierfolie ausgewählt werden können.

Darüber hinaus beträgt die für die Isolationsprüfung verwendete äquivalente Gleichspannung das 1,414-fache der Wechselspannung, sodass die Gleich- und Wechselspannungsspitzen gleich sind. Die Batterie wird durch den Einstellmechanismus komprimiert, um sicherzustellen, dass die Isolierfolie in engem Kontakt mit dem Ende steht, an dem die Spannung angelegt wird. Dadurch werden Messfehler reduziert und der Isolationszustand der Batterie bei Belastung im Modul vollständig berücksichtigt.

Zum Beispiel

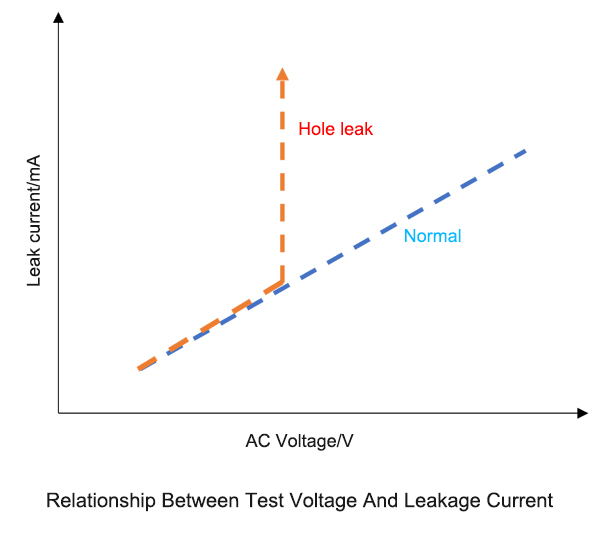

Die defekte Isolierfolie einer defekten Batterie führt zu einer unzureichenden Spannungsfestigkeit, die bei einer bestimmten Spannung zum Durchschlag führt. Bei einem Durchschlag steigt der Leckstrom rapide an. Wie in der folgenden Abbildung dargestellt, steigt der Leckstrom mit zunehmender Prüfspannung innerhalb eines bestimmten Bereichs allmählich an, und es besteht ein linearer Zusammenhang. Die normale Produktspannung und der Leckstrom weisen einen guten linearen Zusammenhang auf; der Leckstrom einer Batterie mit beschädigter Isolierfolie steigt bei einer bestimmten Spannung an und bricht zusammen.

Die Prüfung der Batterieisolierung ist für die frühzeitige Erkennung von Risiken wie Ausfällen und Sicherheitsrisiken bei Lithium-Ionen-Batterien von entscheidender Bedeutung und stellt einen sehr wichtigen Prozess bei der Herstellung dar.
