Was ist eine EOL-Prüfung von Batteriepacks? EOL-Prüfung vs. Alterungsprüfung

Wichtige Erkenntnisse

• Die EOL-Prüfung wird nach den Hauptmontageprozessen des Batteriepacks durchgeführt.
• Sie prüft elektrische, Isolations-, Kommunikations- und Funktionsbedingungen.
• Die Testergebnisse werden mit voreingestellten Grenzwerten verglichen und als Gut oder Schlecht aufgezeichnet.
• Barcode- und MES-Funktionen können verwendet werden, um Ergebnisse mit einem individuellen Batteriepack zu verknüpfen.
• Die Alterungsprüfung basiert auf kontrolliertem Laden und Entladen.
• Kapazitätsprüfungen, Lade-/Entladekurven und wiederholte Zyklen gehören hauptsächlich zur Alterungsprüfung.
• Eine kurze Lade- oder Entladeprüfung während der EOL-Prüfung sollte nicht mit einer vollständigen Alterungsprüfung verwechselt werden.

Was bedeutet EOL in der Batteriepack-Fertigung?

EOL steht für End of Line (Ende der Fertigungslinie).

In der Batteriepack-Fertigung bezieht es sich auf die Inspektion, die nach Abschluss der Hauptmontagearbeiten durchgeführt wird.

Ein vereinfachter Produktionsablauf sieht wie folgt aus:

Pack-Montage → Schweißen → BMS & Verkabelung → Gehäusemontage → EOL-Prüfung → Endkontrolle

In dieser Phase geht es nicht mehr darum, die Batterie zu montieren. Der Zweck besteht darin, Probleme zu finden, die während der Montage aufgetreten sein könnten, bevor das Pack freigegeben wird.

Ein EOL-Test kann Probleme im Zusammenhang mit elektrischen Verbindungen, Isolierung, Kommunikation, Sensorsignalen oder Batteriedaten erkennen.

Für den Produktionseinsatz werden oft mehrere Testfunktionen zu einer Testsequenz kombiniert, anstatt sie separat von verschiedenen Bedienern prüfen zu lassen.

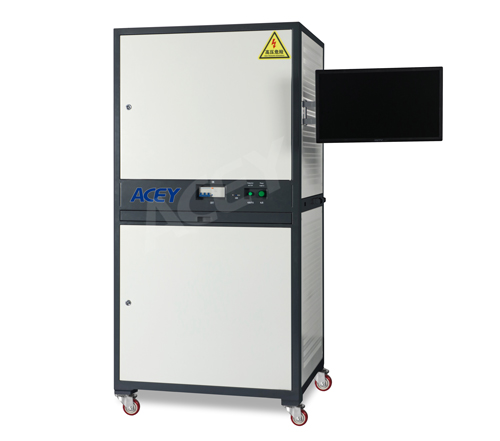

Was wird bei der EOL-Prüfung von Batteriepacks getestet?

Das EOL-Testprogramm ist auf die elektrischen und funktionalen Anforderungen des Batteriepacks ausgerichtet.

Zu den Testpunkten gehören:

Diese Funktionen ermöglichen es der EOL-Station, mehrere Teile des fertigen Batteriepacks in einem einzigen Prüfprozess zu überprüfen.

Warum wird die Packspannung während der EOL-Prüfung überprüft?

Die Packspannung ist eine der ersten grundlegenden Prüfungen nach der Montage.

Wenn die gemessene Spannung außerhalb des erwarteten Bereichs liegt, kann die Ursache mit der elektrischen Verbindung, den Zellgruppen, der Verkabelung oder einem anderen Montageproblem zusammenhängen.

Die Spannung kann während des EOL-Prozesses auch an mehr als einem Punkt überprüft werden.

Zum Beispiel kann ein Pack zuerst in seinem Ausgangszustand gemessen und dann erneut gemessen werden, nachdem andere Prüfpunkte abgeschlossen wurden. Die zweite Messung hilft zu bestätigen, dass das Pack nach der Testsequenz elektrisch einwandfrei bleibt.

Dies ist nützlicher, als die Spannung als einen einzelnen, isolierten Messwert zu betrachten.

Warum werden Isolationswiderstand und Spannungsfestigkeit geprüft?

Die Spannungsmessung gibt Aufschluss über den elektrischen Zustand der Batteriepole. Sie sagt jedoch nicht aus, ob der Hochspannungsstromkreis ordnungsgemäß vom Gehäuse isoliert ist.

Das ist der Zweck der Isolationsprüfung.

Isolationswiderstand

Der Isolationswiderstandstest prüft den Widerstand zwischen dem Batteriestromkreis und dem Gehäuse.

Zu den Messpunkten gehören:

Pack-Pluspol → Gehäuse

und

Pack-Minuspol → Gehäuse

Ein niedriger Widerstandswert kann auf ein Isolationsproblem hinweisen, das eine weitere Untersuchung erfordert.

AC/DC-Spannungsfestigkeit

Eine Spannungsfestigkeitsprüfung legt eine definierte elektrische Belastung zwischen dem Batteriestromkreis und dem Gehäuse an.

Das Prüfgerät überwacht während des Tests den Leckstrom. Wenn der Leckstrom den eingestellten Grenzwert überschreitet, besteht das Pack diesen Testpunkt nicht.

Isolationswiderstands- und Spannungsfestigkeitsprüfungen beantworten daher eine andere Frage als die normale Spannungsmessung: Ist das elektrische System ausreichend vom Gehäuse isoliert?

EOL-Prüfung vs. Alterungsprüfung

EOL-Prüfungen und Alterungsprüfungen können beide Spannung, Strom, Temperatur und Batteriedaten beinhalten, werden jedoch für unterschiedliche Aufgaben eingesetzt.

Die Unterscheidung wird bei Betrachtung der Testsequenz deutlicher.

EOL-Testgeräte arbeiten eine Reihe von Prüfpunkten ab und prüfen, ob jeder die erforderlichen Grenzwerte einhält.

Batteriealterung Testgeräte arbeiten programmierte Betriebsschritte ab, wie zum Beispiel:

Laden → Ruhe → Entladen → Ruhe → Zyklus

Ihre Aufgabe ist es, aufzuzeichnen, was während dieses Prozesses mit der Batterie geschieht.

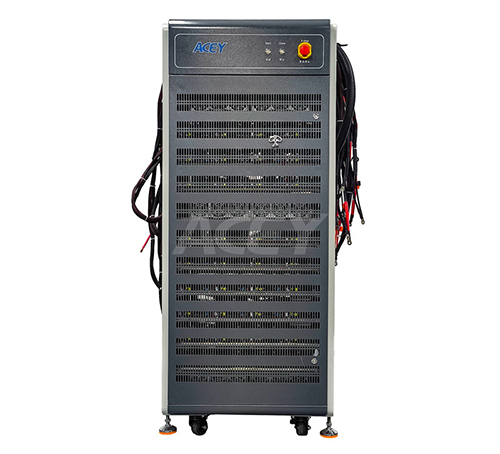

Was passiert während der Batteriealterungsprüfung?

Die Batteriealterungsprüfung basiert auf programmierbaren Lade- und Entladevorgängen.

Das Testprogramm umfasst:

• Konstantstromladung
• Konstantstrom-/Konstantspannungsladung
• Konstantstromentladung
• Ruhe
• Wiederholte Zyklisierung

• Kapazität
• Ladeeigenschaften
• Entladeeigenschaften
• Temperatureigenschaften
• Zyklusleistung

Warum werden sowohl EOL-Tests als auch Alterungstests verwendet?

Sie lösen unterschiedliche Probleme der Qualitätskontrolle.

EOL-Tests beantworten:

• Erfüllt das fertige Batteriepack die erforderlichen elektrischen und funktionalen Kriterien?

• Wie verhält sich das Batteriepack während kontrollierter Lade- und Entladevorgänge?

FAQ
*Was ist ein EOL-Test für Batteriepacks?
Der EOL-Test für Batteriepacks ist die abschließende elektrische und funktionale Prüfung, die nach der Montage des Batteriepacks durchgeführt wird. Er überprüft, ob das fertige Pack die erforderlichen Testgrenzwerte erfüllt, bevor es die Produktionslinie verlässt.

*Was wird bei einem EOL-Test geprüft?
Typische Punkte sind Packspannung, Innenwiderstand, Isolationswiderstand, Spannungsfestigkeit, Kommunikation, Zellspannung, Temperaturdaten, SOC/SOH-Informationen und die Rückverfolgbarkeit der Produktion.

*Was ist der Unterschied zwischen EOL-Tests und Alterungstests?
EOL-Tests werden hauptsächlich für die abschließende Produktionsprüfung und die Bestanden/Nicht-Bestanden-Bewertung verwendet. Alterungstests bewerten das Batterieverhalten während programmierter Lade-, Entlade-, Ruhe- und Zyklusprozesse.

*Ist Batteriealterung dasselbe wie Zyklustests?
Alterungsanlagen können wiederholte Zyklustests durchführen, sie können aber auch für Kapazitäts-, Lade-/Entladecharakteristik- und temperaturbezogene Tests verwendet werden. Das Testprogramm wird entsprechend der erforderlichen Bewertung eingestellt.

*Beinhaltet der EOL-Test Kapazitätstests?
Ein vollständiger Kapazitätstest wird normalerweise durch einen kontrollierten Lade-/Entladevorgang durchgeführt und ist eher mit Alterungs- oder Lade-/Entladetests verbunden. EOL-Tests können kürzere Funktionsprüfungen beinhalten, verwenden jedoch keinen vollständigen Kapazitätszyklus als Hauptprüfmethode.

*Was ist der Unterschied zwischen Isolationswiderstands- und Spannungsfestigkeitsprüfungen?
Die Isolationswiderstandsprüfung misst den Widerstand zwischen dem Batteriestromkreis und dem Gehäuse. Die Spannungsfestigkeitsprüfung legt eine definierte elektrische Belastung an und überwacht, ob die Isolierung innerhalb der spezifizierten Leckstromgrenze bleibt.
