Das ACEY-BCT560-64P Batterielade- und Entladeprüfgerät mit Energierückkopplung dient der Prüfung von Spannung, Kapazität und Leistung während der Batterieformierung und Kapazitätsklassifizierung. Es unterstützt die Prüfung von prismatischen, Pouch- und zylindrischen Zellen. Dank der Energierückkopplungstechnologie trägt es zur Verbesserung der Energieeffizienz, zur Reduzierung des Stromverbrauchs und zur Gewährleistung präziser und stabiler Testergebnisse bei.
Marke:
ACEYArt.-Nr.:
ACEY-BCT560-64PBeachtung:
CE CertifiedGarantie:
One-year warranty with lifetime supportOrder (Moq) :
1 SetZahlung:
T/TProduktherkunft:
ChinaVorlaufzeit:

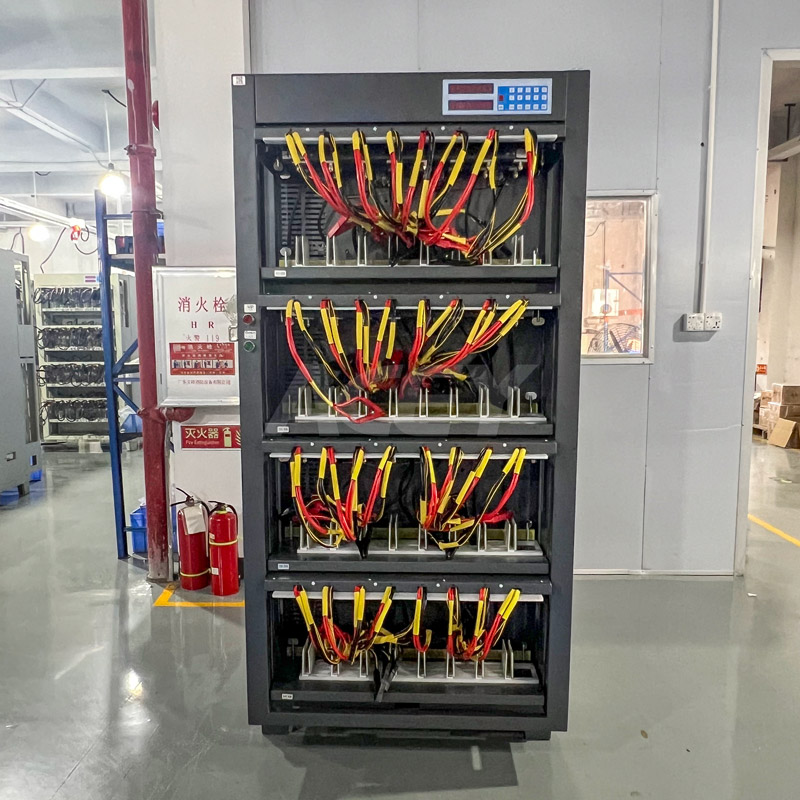

7-35 daysAnpassbares 5V 60A 64-Kanal-Multi-Typ-Akku-Lade- und Entladegerät
Produktbeschreibung
ACEY-BCT560-64P Lithium-Batterie-Lade- und Entladegerät Das System verfügt über 64 Kanäle und speziell angefertigte Flachkopfklemmen; Krokodilklemmen sind optional erhältlich. Es eignet sich zur Prüfung von Spannung, Kapazität und weiteren Leistungsparametern von zylindrischen, prismatischen und Pouch-Zellen. Das System gewährleistet stabile und präzise Prüfergebnisse für die Kapazitätsklassifizierung und Qualitätsbewertung von Batterien.
Produktmerkmale

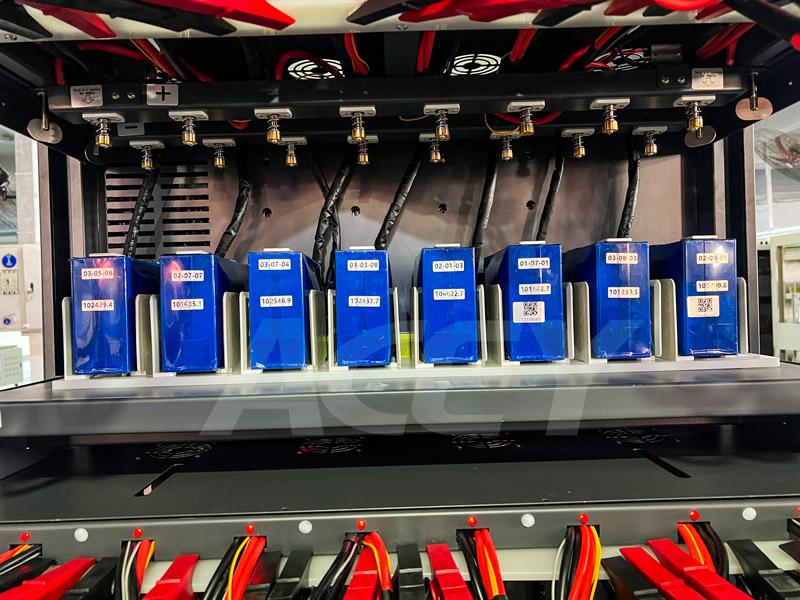

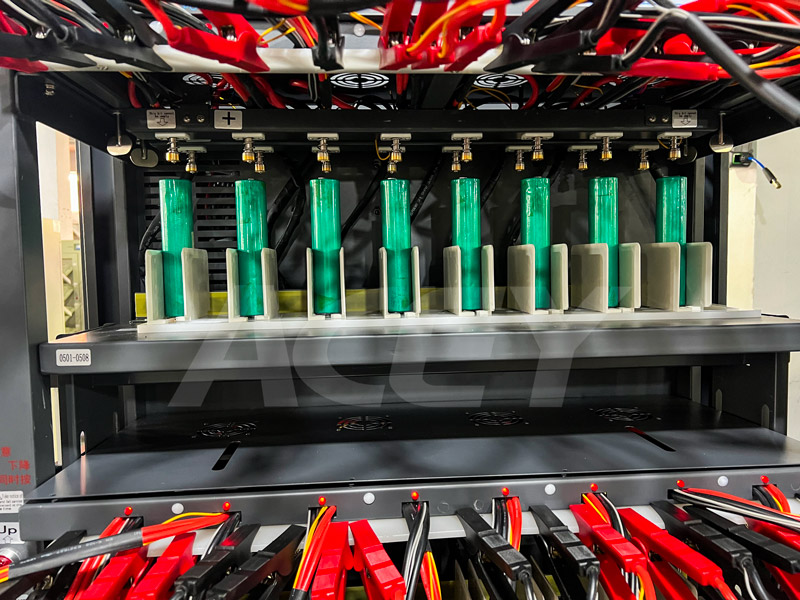

Kompatible Batterietypen
Kompatibler Zellgrößenbereich
| Zelltyp | Artikel | Reichweite |
| Prismatische Zellen | Länge | 80–300 mm |
| Dicke | 15–75 mm | |
| Breite | 80–230 mm | |
| Abstand der Tab-Mitte | 50–250 mm | |
| Zylindrische Zellen | Länge | 80–230 mm |
| Durchmesser | 26–72 mm |
Technische Spezifikationen
| Ausrüstungsstruktur | |
| Artikel | Spezifikation |
| Anzahl der Kanäle | Insgesamt 64 Kanäle |
| Schrankfarbe | Standardmäßig grau-weiß / grau-schwarz, anpassbar |

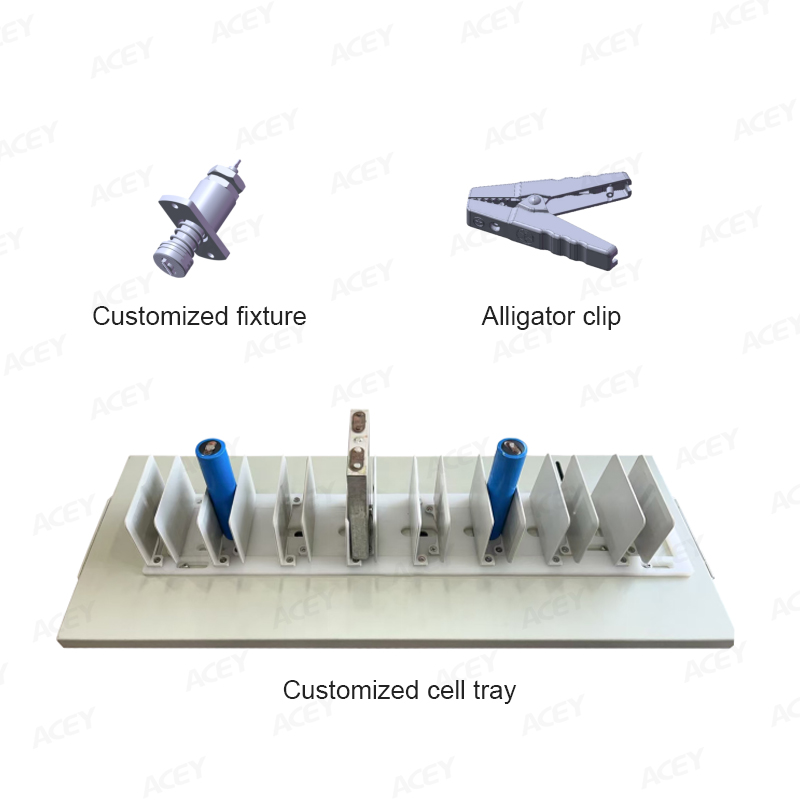

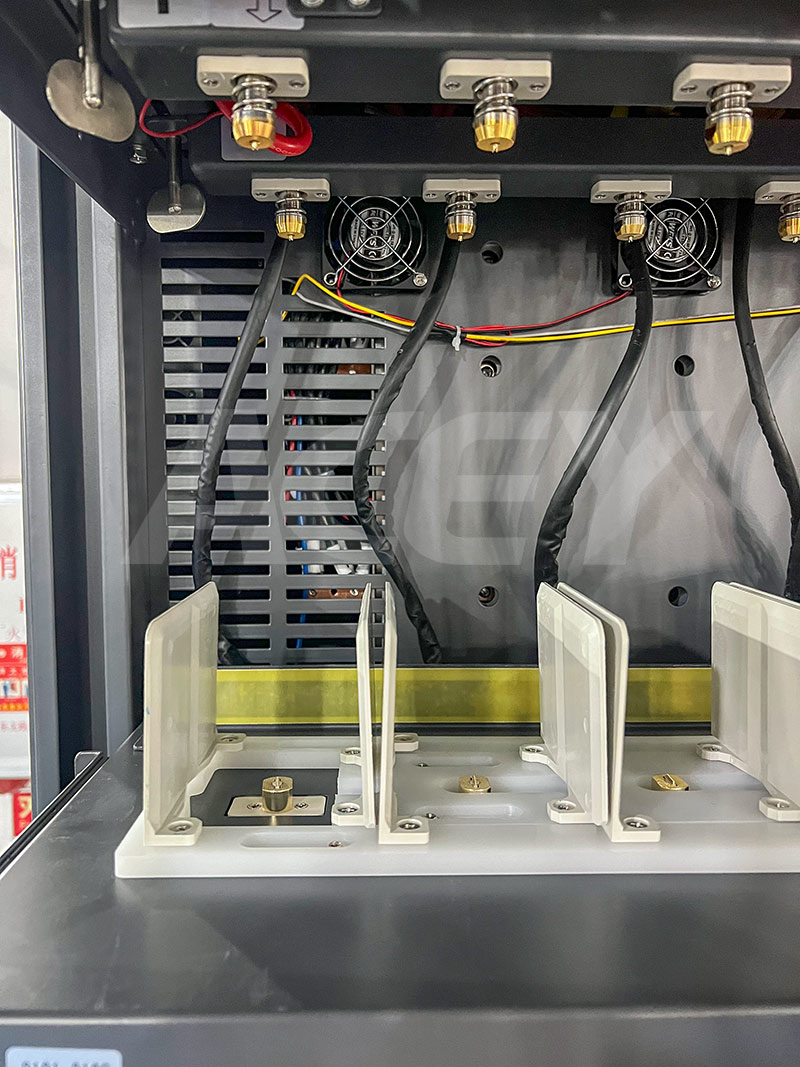

| Leuchtenart | Flachkopfklemmen, optionale Krokodilklemmen |
| Befestigungsabstand | 81 mm |
| Ladeverfahren | Motorisierter Aufwärtsschub |
| Kanalsteuerungsmodus | Jede Batterie verfügt über eine unabhängige Konstantstrom- und Konstantspannungsquelle, die einen stabilen Betrieb ohne Störungen gewährleistet. |
| Unterstützt Start-, Stopp-, Pause-, Fortsetzungs- und Schutzfunktionen | |
| Jeder Kanal ist mit unabhängigen Hardware-Steuerschaltungen für Konstantspannung und Konstantstrom ausgestattet. | |
| Die Genauigkeit des Lade- und Entladestroms jedes Kanals kann automatisch per Software kalibriert werden. | |
| Betriebsnetzteil | Dreiphasiger Fünfleiter-Wechselstrom 380 V ± 10 %, 50 Hz |
| Leistungsfaktor | 0,99 bei 220 V AC, Volllast, Netz-THDu ≤ 2 % |
| Stromoberschwingungen | <5 % bei 220 V AC, Volllast, Netz-THDu ≤ 2 % |
| Wirkungsgrad des Leistungsmoduls | Ladung ≥80 %, Entladung ≥70 % |
| Leistungsaufnahme im Betrieb | ≤22,6 kW |
| Geräteausfallrate | <1% |
| Statusanzeige | Dreifarbige Statusanzeigeleuchte |
| Kühlmethode | Natürliche Luftansaugung, nach oben gerichtete Luftabfuhr |
| Schutz von Leistungskomponenten | Schutz vor Überspannung; Schutz vor Überfrequenz |
| Kanalparameter | |
| Artikel | Spezifikation |
| Spannungsmessbereich | Gleichstrom 0–5 V |
| Batteriespannungsbereich | Laden: Gleichstrom 0–4,5 V; Entladen: Gleichstrom 4,5–2 V |
| Konstantspannungsbereich | Gleichstrom 2–4,5 V |
| Spannungsgenauigkeit | ±(0,5‰ vom Messwert + 0,5‰ vom Skalenendwert) |
| Spannungsregelungsauflösung | 1 mV |
| Spannungsabtastauflösung | 1 mV |
| Aktueller Bereich | Laden: Gleichstrom 120 mA–60 A; Entladen: Gleichstrom 120 mA–60 A |
| Aktuelle Genauigkeit | ±(0,5‰ vom Messwert + 0,5‰ vom Skalenendwert) |
| Aktuelle Steuerungsauflösung | 1 mA |
| Aktuelle Abtastauflösung | 1 mA |
| Aktuelle Anstiegszeit | ≤50 ms, 90 % Last |
| Kanalstartzeit | ≤50 ms, 90 % Last |
| Softwarefunktionen | |
| Artikel | Spezifikation |
| Kontrollmethode | Computergesteuerter Betrieb, Steuerung des gesamten Schranks, mit Scansystem |
| Kommunikationsmethode | RS485-Seriellkommunikation, Baudrate 57600 / TCP-Kommunikation |
| Prozesseinstellung | Es können bis zu 64 Arbeitsschritte und 256 Zyklen eingestellt werden. |
| Lademodi | Konstantstrom, Konstantspannung, Konstantstrom & Konstantspannung |
| Ladeabschaltbedingungen | Spannung, Stromstärke, Zeit, Kapazität, -ΔV |
| Entlademodi | Konstantstrom, konstante Leistung, konstanter Widerstand |
| Entladeabschaltbedingungen | Spannung, Zeit, Kapazität |
| Zeitbereich | 0–3000 Minuten pro Schritt |
| Zeitgenauigkeit | ≤±1‰ |
| Stichprobeninspektionszyklus | 1–60 Sekunden, wählbar |
| Batteriesortierung | Sortierung nach Kapazität, Zeit, Leerlaufspannung, Entladeplattform usw. |
| Datenverarbeitung | Erfasst Spannung, Stromstärke, Zeit, Kapazität und weitere Daten; berechnet automatisch das Konstantstrom-Ladeverhältnis, den Kapazitätsverlust, den Entladewirkungsgrad, die Durchschnittsspannung, die Medianspannung usw.; stellt Datenkurven und Zyklusdiagramme bereit; unterstützt den Export in die Formate TXT, Excel, Word oder MDB. |
| Software-Schutzfunktionen | |
| NEIN. | Schutzfunktion |
| 1 | Überspannungsschutz beim Laden und Unterspannungsschutz beim Laden |
| 2 | Entladeschutz für Überspannung und Entladeschutz für Unterspannung |
| 3 | Schutz vor Lade-/Entladespannungstrend |
| 4 | Schutz vor Spannungsschwankungen |
| 5 | Schutz vor Stromschwankungen |
| 6 | Schutz vor verpolter Batterieverbindung durch Hardware |
| 7 | Kurzschlussschutz für Leistungstransistoren |
| 8 | Kanalkapazitätsalarmschutz / Timeout-Schutz |
| 9 | Spannungsabtast-Abschaltschutz |
| 10 | Schutz vor Spannungsausreißern |
| 11 | Schutz vor Kapazitätsausreißern |
| 12 | Leerlaufspannungserkennung vor Prozessstart; Kanäle mit Leerlaufspannung außerhalb des zulässigen Bereichs werden gestoppt. |
| 13 | Schutz vor Stromausfall und Wiederherstellung nach Datenunterbrechungen |
