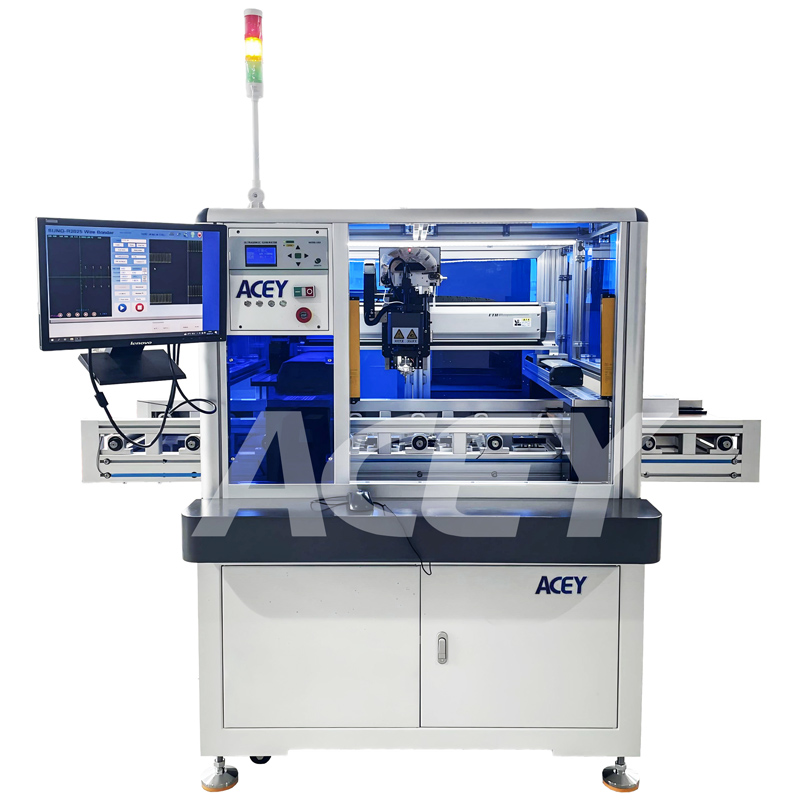

Automatische Ultraschall-Drahtbondanlage für schwere Keildrähte aus Aluminium

Automatische Ultraschall-Drahtbondanlage für schwere Keildrähte aus Aluminium

Produktbeschreibung

Die Ultraschall-Drahtbondmaschine ACEY-3753A ist ein hochpräzises Schweißgerät, das speziell für die Montage von Antriebsbatterien, Energiespeicherbatterien und verschiedenen Lithium-Batteriemodulen entwickelt wurde. Sie dient hauptsächlich der zuverlässigen Verbindung von Aluminium-Sammelschienen mit Batterieanschlüssen.

Funktionsprinzip

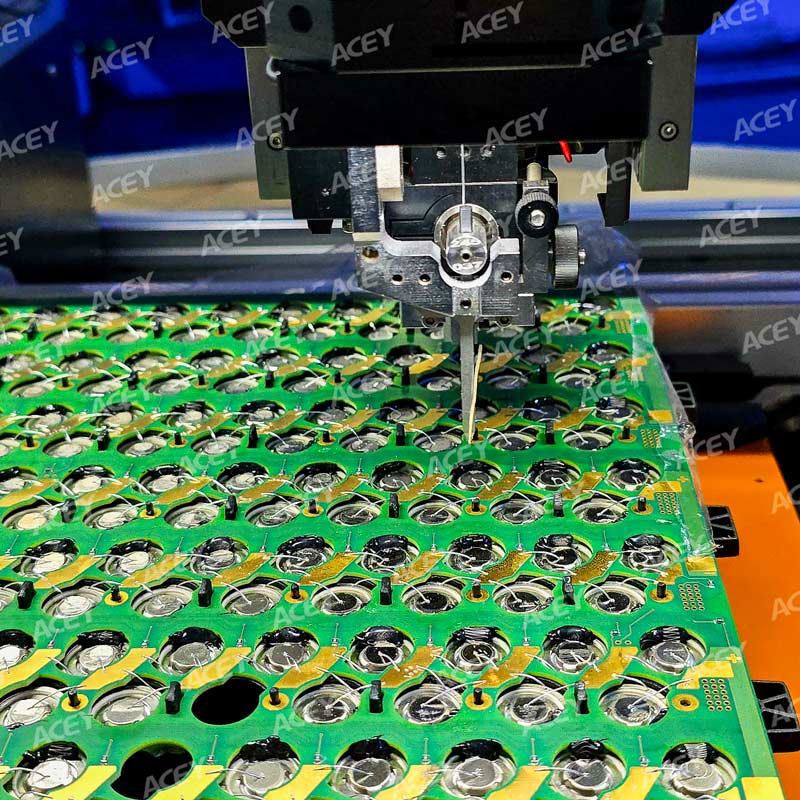

Ultraschallwellen des Ultraschallgenerators erzeugen über den Wandler hochfrequente Schwingungen, die mittels des Amplitudenwandlers auf den Keil übertragen werden. Beim Kontakt des Keils mit dem Zuleitungsdraht und dem zu verschweißenden Werkstück reiben die Metalloberflächen unter Einwirkung von Druck und Vibration aneinander. Die Oxidschicht wird zerstört, und es kommt zu plastischer Verformung. Dadurch gelangen die beiden reinen Metalloberflächen in engen Kontakt, es entsteht eine Bindung auf atomarer Ebene, die schließlich eine starke metallische Verbindung bildet.

Merkmale

• Manuelle Beladung (Front-End-Station), automatische Identifizierung und Positionierung, automatisches Verbinden, manuelle Entladung (Übergabe an die Back-End-Station).
• Diese Montageanlage dient der Verklebung von Batterieprodukten gemäß Kundenspezifikation. Nicht universell einsetzbare Ausrüstung.
• Falls andere Produkte benötigt werden, müssen diese entsprechend den tatsächlichen Gegebenheiten angepasst und verwendet werden.

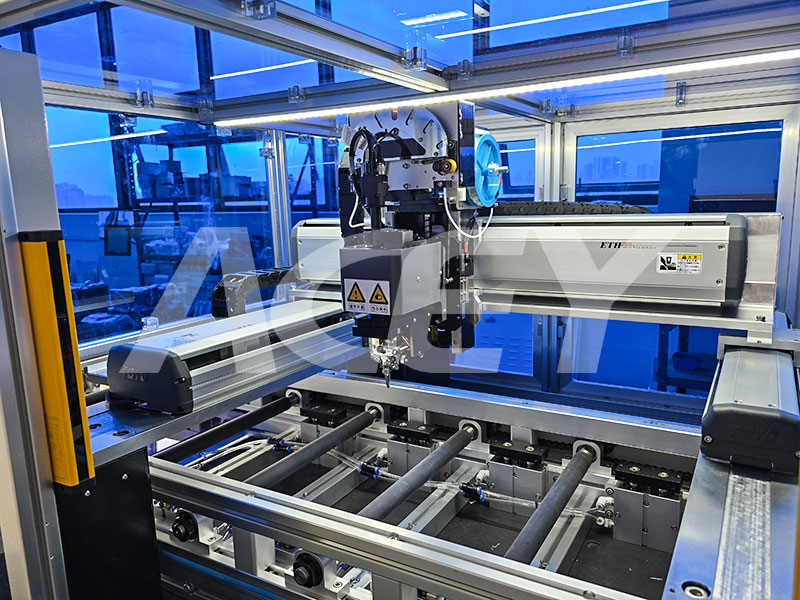

• Diese Maschine besteht im Wesentlichen aus Rahmenbaugruppe, XYZC-Zuführbaugruppe, automatischem Zuführmechanismus, Drahtzuführmechanismus, Vorrichtungspositionierungs- und Pressbaugruppe, Schweißkopfmechanismus und Konsole.
• Das XYZ-Modul verwendet einen Präzisionskugelgewindetrieb, die Wiederholgenauigkeit der Distanzpositionierung beträgt weniger als ±0,02 mm und die Winkelpositionierungsgenauigkeit ±1°.
• Das Steuerungssystem verwendet einen Industrie-PC und eine Bewegungssteuerungskarte zur Ansteuerung des Servermotors. Das Gerät ist bediener- und wartungsfreundlich, die Steuerungsoberfläche benutzerfreundlich und die Parametereinstellung digital, was eine höhere Flexibilität ermöglicht.
• Der Schweißdruck wird automatisch geregelt, und die hohe Ultraschallleistung garantiert eine stabile und zuverlässige Schweißqualität.
• Das Gerät verfügt über eine Zweipunkt-Schweißfunktion (erste und zweite Schweißung), wodurch der Lötstellenwiderstand deutlich reduziert und die Zuverlässigkeit beim Schweißen großflächiger Leistungsbauteile verbessert wird.
• Dank Schnellspannvorrichtung und Ein-Knopf-Start ist die Materialentladung für das Personal einfach und sicher.
• Links rein und rechts raus können für die Online-Mehrabschnitts-Gleisübertragung verwendet werden, die direkt an die Produktionslinie angeschlossen werden kann.

Wichtigste technische Parameter

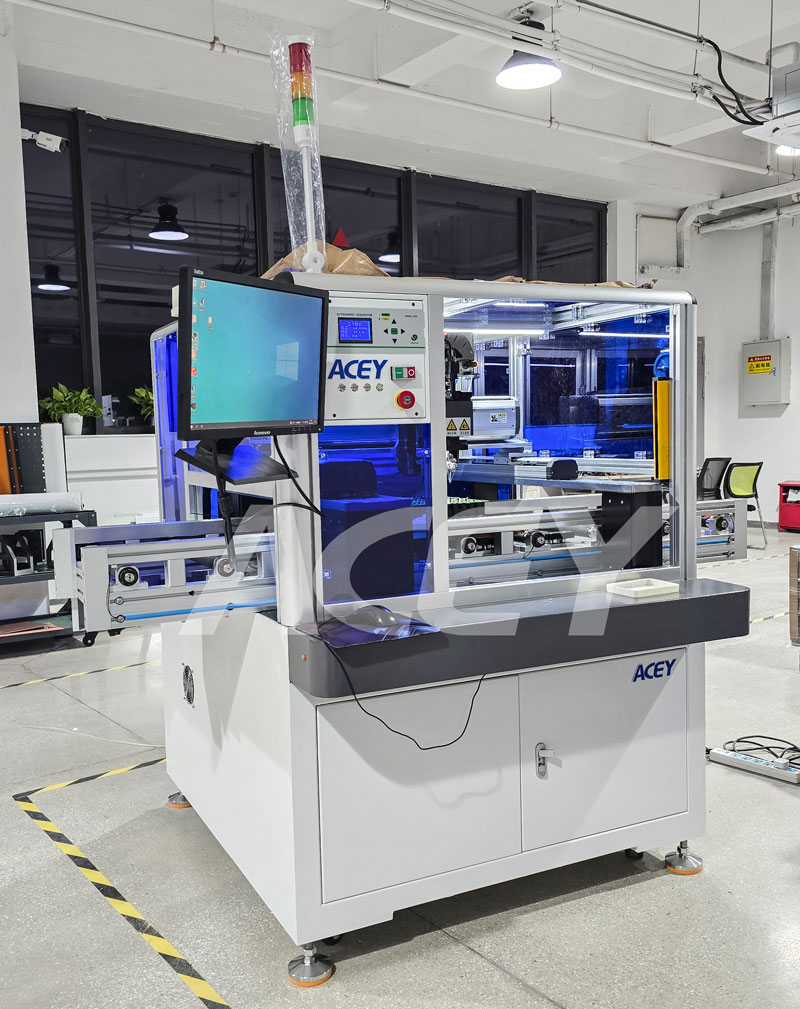

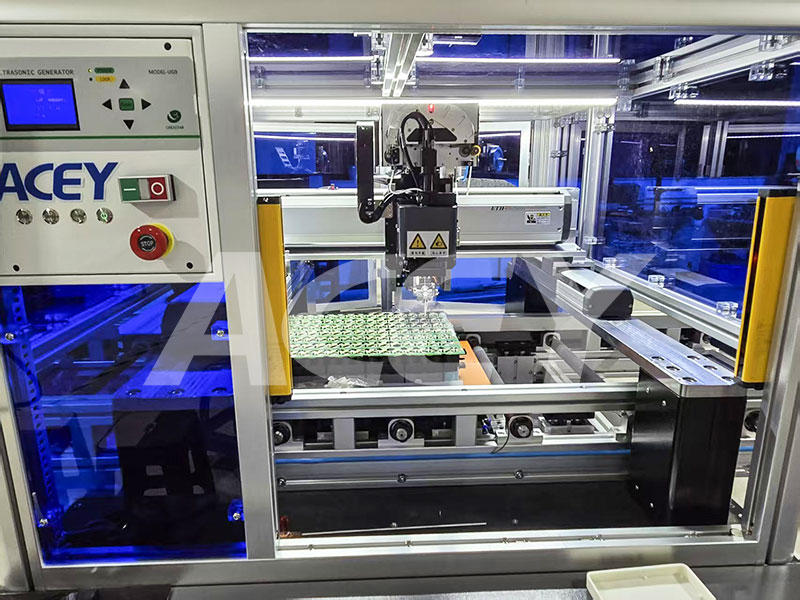

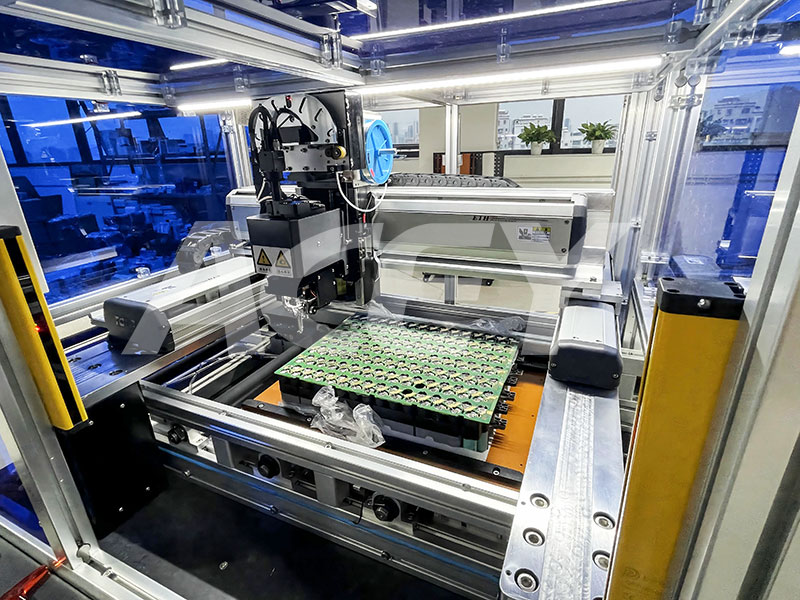

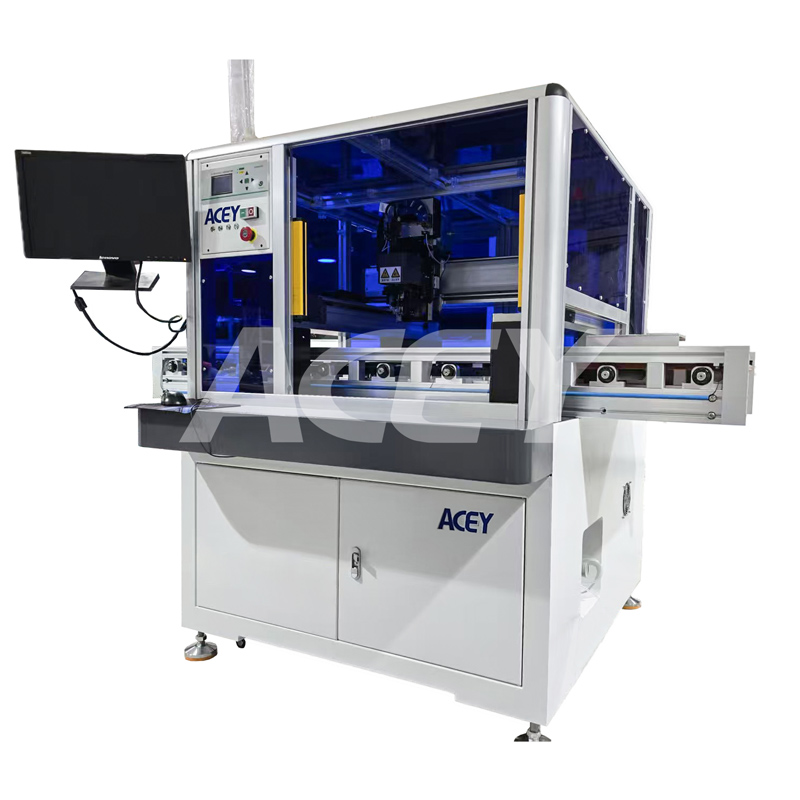

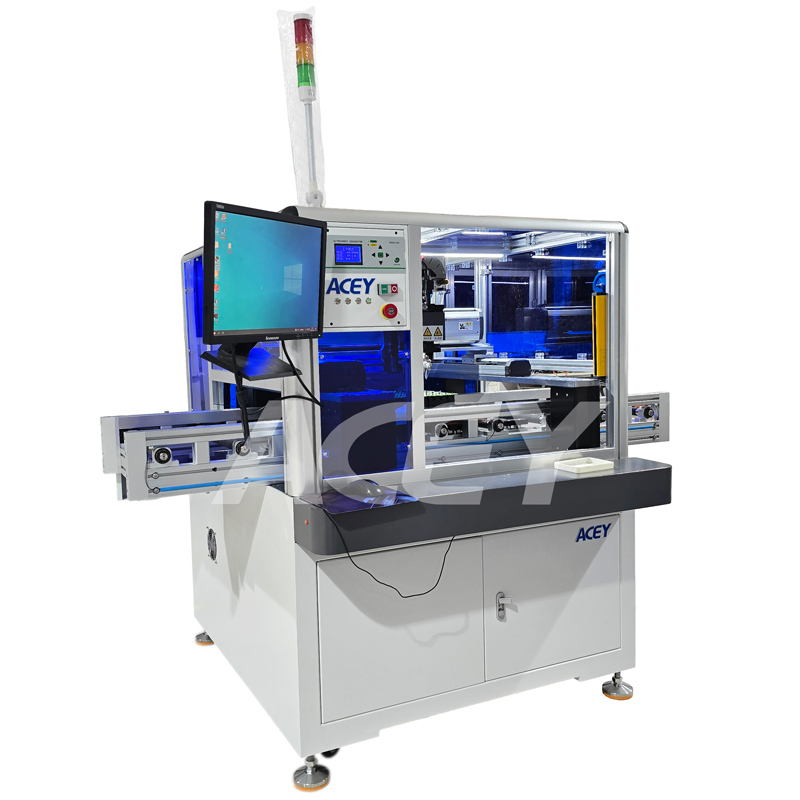

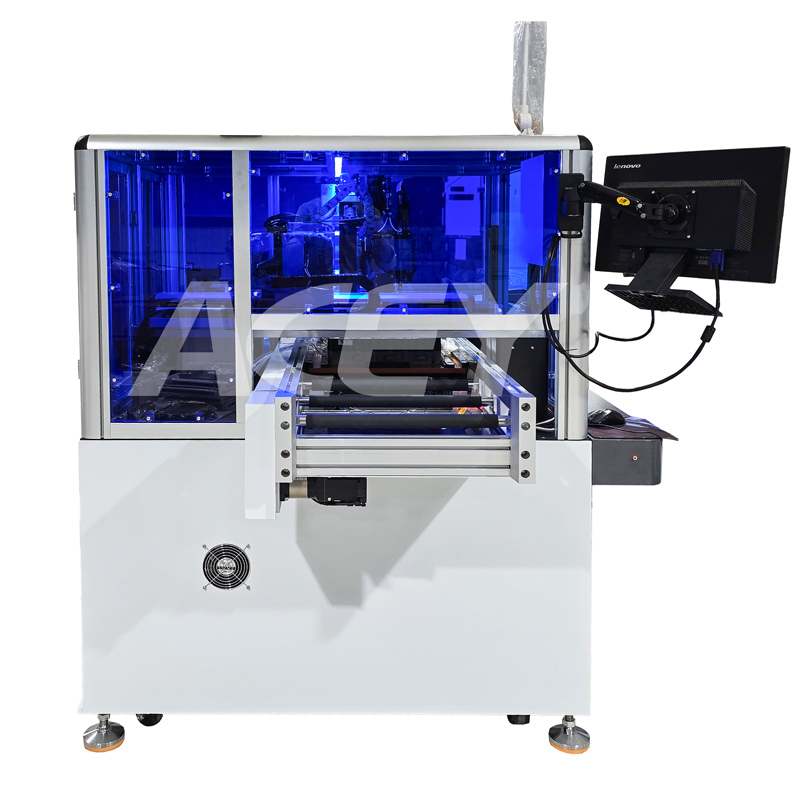

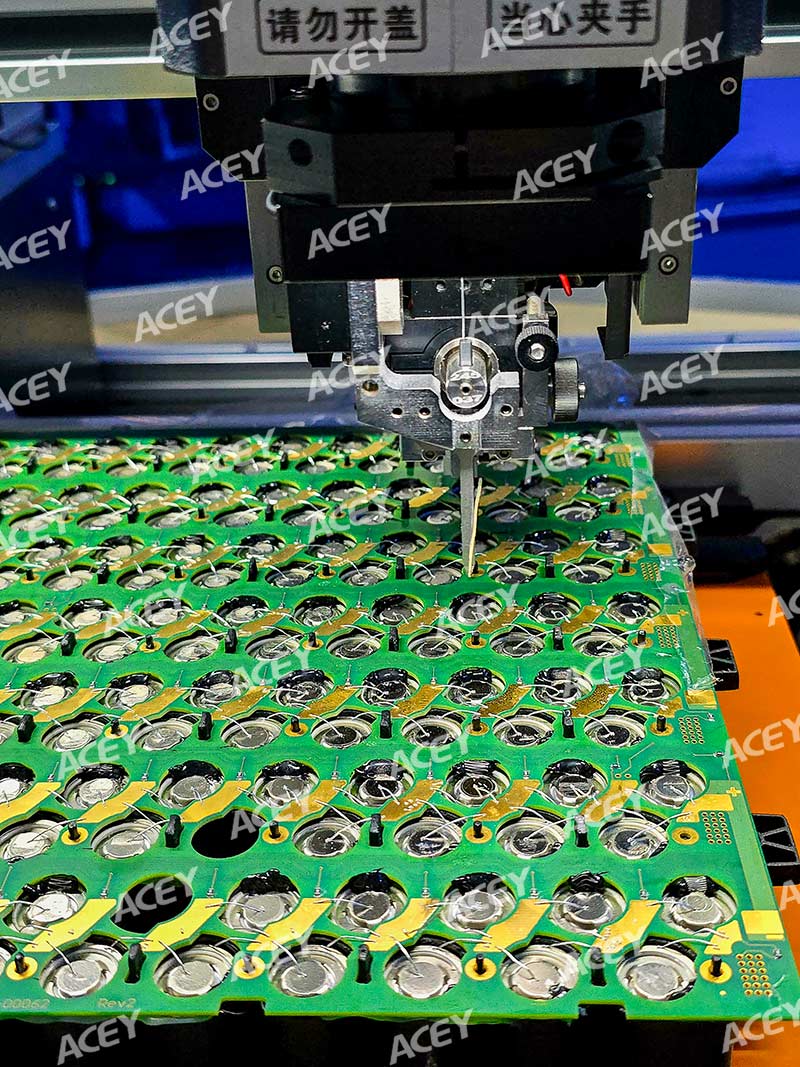

Produktpräsentation
