Was ist die Kernfunktion des DC-DC-Moduls in Energiespeichersystemen für Privathaushalte?

I. Kernfunktionen eines DC-DC-Moduls

1. Anpassung der Gleichspannungseingangsanforderungen des Leistungsumwandlungssystems (PCS)

Der Leistungswandler (PCS) ist die zentrale Energiewandlungseinheit in Heimspeichersystemen. Sein Gleichstromeingang arbeitet typischerweise in einem festen Spannungsbereich, beispielsweise 300–800 V oder 600–900 V. Eine 51,2-V-Niederspannungsbatterie kann nicht direkt an solche Systeme angeschlossen werden.
Das DC/DC-Aufwärtswandlermodul fungiert als Spannungsbrücke und wandelt den Niederspannungs-Gleichstrom der Batterie in einen für den PCS geeigneten Hochspannungs-Gleichstrom um, um eine normale Energieübertragung im gesamten System zu gewährleisten. Dies ist die grundlegendste Funktion des Moduls.

2. Verbesserung der Gesamtsystemeffizienz und der Kraftübertragungsleistung
Bei gleicher Leistung führt eine höhere Gleichspannung gemäß der Formel P = U × I zu einem geringeren Strom. Ein geringerer Strom reduziert die Kabelverluste (I²R-Verluste) während der Übertragung erheblich.
Dies ist besonders vorteilhaft bei Energiespeichersystemen für Wohnhäuser mit höherer Kapazität (z. B. 5–10 kWh), da die Hochspannungsübertragung die Gesamtsystemeffizienz um etwa 3–5 % verbessern kann. Geringere Stromstärken ermöglichen zudem die Verwendung kleinerer Kabel und Steckverbinder, wodurch Hardwarekosten und Platzbedarf reduziert werden.

3. Ermöglichung der direkten PV-Batterieladung in Solarspeichersystemen
Photovoltaikanlagen für Wohnhäuser nutzen häufig Hochspannungs-String-Konfigurationen. Beispielsweise können vier in Reihe geschaltete 300-W-Solarmodule etwa 180 V Gleichstrom erzeugen.
Bei der Implementierung einer PV-Direktladearchitektur ist ein DC/DC-Wandler erforderlich, um die Spannung zu regeln und die PV-Ausgangsspannung an die Batterieladespannung anzupassen. Dies ermöglicht das direkte Laden ohne Stromumwandlung durch den PCS und die Wechselstromstufe, wodurch Energieumwandlungsverluste reduziert und die Effizienz der Solarspeicherintegration verbessert werden.

4. Unterstützung unabhängiger Lade-/Entladesteuerung und Spannungsausgleich
Fortschrittliche DC-DC-Wandlermodule mit integrierten Kommunikationsfunktionen des Batteriemanagementsystems (BMS) ermöglichen eine präzise Steuerung von Lade- und Entladestrom und -spannung und verhindern so Überladung und Tiefentladung.
In Systemen mit mehreren parallelgeschalteten Akkupacks kann das DC/DC-Modul die Spannung zwischen den Akkugruppen regeln, um eine gleichmäßige Stromverteilung und einen Spannungsausgleich zu erreichen. Dies trägt zur Verlängerung der Akkulaufzeit und zur Verbesserung der Gesamtstabilität des Systems bei.

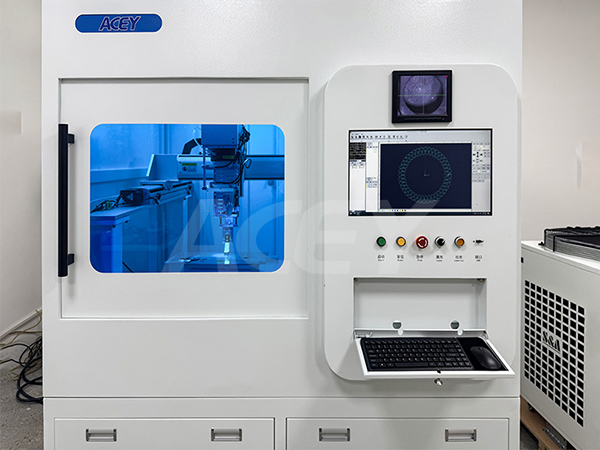

Darüber hinaus beeinflusst die Batteriekonsistenz nicht nur die Regelungsleistung des DC/DC-Wandlers, sondern auch direkt die Gesamtleistung des Energiespeichersystems. Während des Herstellungsprozesses von Energiespeicher-Batteriepacks, der Zellsortierung und der Modulmontage, Laserschweißen Die Integration des Batteriemanagementsystems (BMS) und die Prüfung der Akkupacks sind unerlässliche Schritte, um die Konsistenz der Batterie sicherzustellen. Diese Prozesse werden auf einer professionellen Montagelinie für Energiespeicherakkupacks durchgeführt.

5. Anpassung an unterschiedliche Netzstandards und Anwendungsanforderungen
Die Spezifikationen von Energiespeichersystemen variieren auf den internationalen Märkten. Beispielsweise benötigen einige Heimspeichersysteme in Europa Gleichstrom-Busspannungen über 600 V.
Ein DC-DC-Modul ermöglicht die flexible Einstellung der Ausgangsspannung und macht so Standard-51,2-V-Akkus mit den Geräteanforderungen in verschiedenen Regionen weltweit kompatibel. Dadurch werden die Vielseitigkeit des Produkts und seine Anpassungsfähigkeit an den Markt verbessert.

II. Auswahlkriterien für DC-DC-Wandler: Wann man sie verwendet und wann nicht

Empfohlene Szenarien für das Hinzufügen eines DC-DC-Moduls

1. Großvolumige Energiespeichersysteme für Wohngebäude (≥ 5 kWh) mit Hochspannungs-PCS
Energiespeichersysteme mit einer Kapazität von 5 kWh oder mehr werden üblicherweise mit leistungsstarken PCS-Einheiten im Bereich von 3–5 kW kombiniert. Um einen höheren Wirkungsgrad zu erzielen, verwenden diese PCS-Einheiten typischerweise Hochspannungs-Gleichstromeingänge von über 300 V.
Bei solchen Systemen ist ein DC-DC-Wandler erforderlich, um die 51,2-V-Batteriespannung zu erhöhen, bevor sie an den PCS angeschlossen wird.

2. Integrierte Solarspeichersysteme, die eine direkte PV-Ladung erfordern
Wenn die Systemtopologie es den Solarmodulen ermöglicht, Batterien direkt zu laden, ohne den Umweg über das PCS, ist das DC-DC-Modul für die Spannungsregelung und die Maximum Power Point Tracking (MPPT)-Steuerung erforderlich, um die Effizienz des Solarladens zu maximieren.

3. Einhaltung der Anforderungen ausländischer Märkte und standardisiertes Systemdesign
Für Märkte wie Europa und Nordamerika, die üblicherweise Hochspannungs-Gleichstromarchitekturen nutzen, tragen DC-DC-Module dazu bei, die Kompatibilität mit den lokalen Energiespeicherstandards sicherzustellen.
Da der globale Energiespeichermarkt weiter wächst, investieren immer mehr Batteriehersteller in automatisierte Montagelinien für Energiespeicherbatterien, um die steigende Nachfrage nach hochwertigen Batteriepacks für die Energiespeicherung im Wohnbereich, für gewerbliche und industrielle Speichersysteme sowie für großtechnische Energiespeicheranwendungen zu decken.

4. Parallele oder kaskadierte Energiespeichersysteme mit mehreren Batterien
Werden mehrere 51,2-V-Akkupacks parallel geschaltet, kann ein DC-DC-Modul eine unabhängige Steuerung und einen Spannungsausgleich für jede Akkugruppe gewährleisten.
Dadurch werden durch Batterieschwankungen bedingte Ungleichgewichte beim Laden und Entladen vermieden und die Systemzuverlässigkeit deutlich erhöht.

5. Zusammenhang zwischen der Qualität der Akkumontage und der Leistung des DC-DC-Moduls
Die Leistungsfähigkeit eines DC-DC-Moduls hängt nicht nur von seiner Konstruktion, sondern auch von der Fertigungsqualität des Akkus ab.
Hochwertig Zelltestung und -sortierung Zuverlässiges Laserschweißen, präzise BMS-Integration und umfassende PACK-Tests sind entscheidende Faktoren für den stabilen Betrieb des Energiespeichersystems. Ein gut durchdachter Batterieherstellungsprozess ermöglicht es dem DC-DC-Wandler, effizienter zu arbeiten und die angestrebte Leistung zu erzielen.

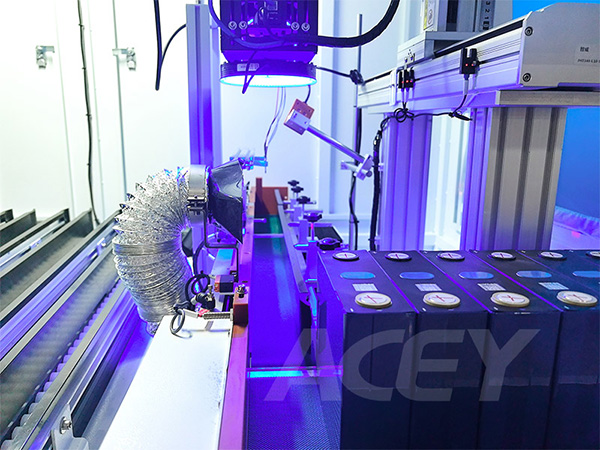

Cell Sorting Machine with Laser Cleaning

Szenarien, in denen ein DC-DC-Wandler im Allgemeinen nicht erforderlich ist

1. Einstiegsmodelle für Energiespeichersysteme im Wohnbereich (≤3 kWh) mit Niederspannungs-PCS
Systeme mit geringer Kapazität von 3 kWh oder weniger sind üblicherweise mit PCS-Einheiten ausgestattet, die eine Niederspannungs-Gleichstromversorgung im Bereich von 48–60 V akzeptieren.
Diese PCS-Einheiten können ohne DC-DC-Modul direkt an einen 51,2-V-Akkumulator angeschlossen werden, was die Systemarchitektur vereinfacht und die Kosten senkt.

2. Reine netzunabhängige Energiespeichersysteme für Privathaushalte
Bei Notstromsystemen, die primär für den Schutz vor Stromausfällen ausgelegt sind und deren Lasten hauptsächlich aus Niederspannungsgeräten wie Beleuchtung und kleinen Haushaltsgeräten bestehen, und bei denen das PCS bereits mit der Batteriespannung kompatibel ist, ist eine zusätzliche Spannungswandlung möglicherweise nicht erforderlich.
Durch den Wegfall des DC-DC-Wandlers kann die Systemintegration verbessert und die Komplexität reduziert werden.

3. Kostenbewusste Wirtschaftslösungen
Ein DC-DC-Wandlermodul verursacht zusätzliche Hardwarekosten und benötigt Installationsraum.
In preissensiblen Märkten, in denen die Systemarchitektur auf einer direkten Verbindung zwischen Batterie und Niederspannungs-PCS basiert, kann der Wegfall des DC-DC-Moduls ein wirtschaftlicheres und einfacheres Design ermöglichen.

4. Integrierte Batterie- und PCS-Lösungen vom selben Hersteller
Wenn Akku und PCS als vollständig integrierte Lösung vom selben Hersteller mit perfekt aufeinander abgestimmten Spannungsspezifikationen und ohne Anforderungen an direktes PV-Laden oder Multipack-Balancing konzipiert sind, kann das Hinzufügen eines DC-DC-Moduls unnötige Redundanz erzeugen.

III. Kernzusammenfassung

Ein DC-DC-Wandler ist nicht in jedem Heimspeichersystem zwingend erforderlich. Vielmehr handelt es sich um eine wichtige Leistungswandlungseinheit, die je nach Systemtopologie, Nennleistung, Anwendungsanforderungen und Zielmarktstandards ausgewählt wird.

Sein Hauptnutzen liegt in der Lösung von Problemen der Spannungskompatibilität, der Verbesserung der Gesamtsystemeffizienz, der Optimierung der Energieübertragung und der Verbesserung der Kompatibilität mit verschiedenen PCS-Architekturen und Energiespeicheranwendungen.

Bei Hochleistungs-Energiespeichersystemen, Hochspannungs-PCS-Lösungen, integrierten Solarspeichersystemen und Mehrbatteriekonfigurationen können DC/DC-Wandler die Systemleistung, den Wirkungsgrad und die Betriebsstabilität deutlich verbessern. Für Systeme mit geringer Kapazität, Niederspannungsarchitekturen oder kostensensible Anwendungen sind hingegen vereinfachte Designs ohne DC/DC-Wandler unter Umständen besser geeignet.

Gleichzeitig ist die Effektivität eines DC-DC-Moduls eng mit der Qualität des zugehörigen Akkupacks verknüpft. Von der Zellsortierung und Modulmontage über das Laserschweißen und die BMS-Integration bis hin zur Akkupackprüfung spielt jede Phase der Akkupackherstellung eine entscheidende Rolle für Konsistenz, Sicherheit und Lebensdauer.

Infolgedessen setzen immer mehr Hersteller von Energiespeichern auf hochpräzise Technologien. vollautomatisierte Montagelinien für Energiespeicherbatterien um die Produktionseffizienz zu steigern, die Qualität der Batteriepacks sicherzustellen und eine zuverlässige Grundlage für die langfristige Leistungsfähigkeit von Energiespeichersystemen im privaten, gewerblichen und industriellen Maßstab zu schaffen.
