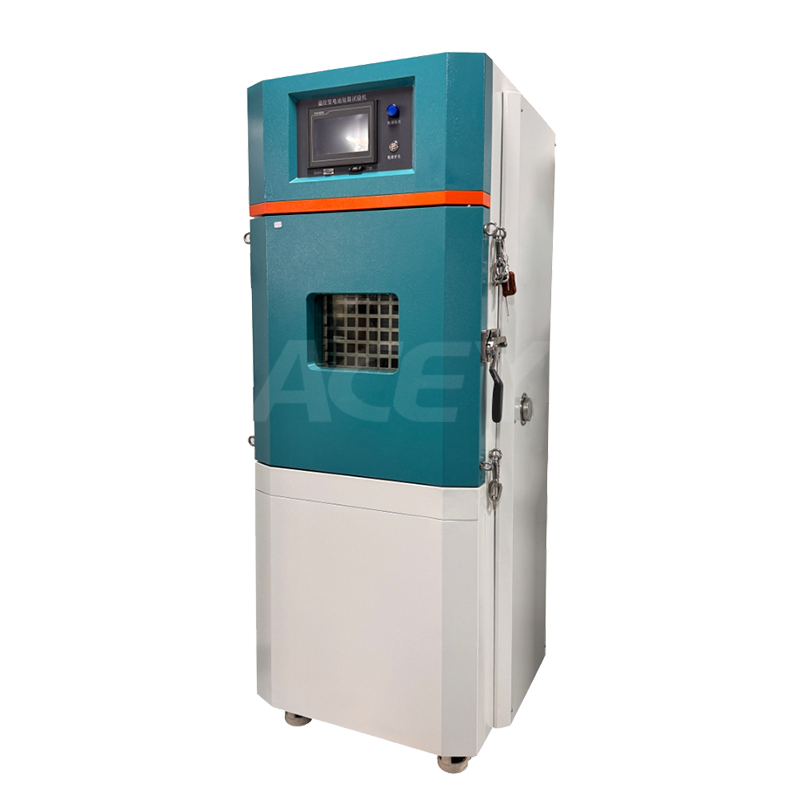

Die temperaturgeregelte Kurzschlussprüfkammer ACEY-6003C dient in erster Linie der Simulation externer Kurzschlüsse in Batterien bei Raumtemperatur oder hohen Temperaturen, um deren Sicherheit und Stabilität zu bewerten. Sie bietet externe Kurzschlussprüfbedingungen für eine Vielzahl von Batterietypen, darunter Batterien der 3C-Serie, Akkupacks und Energiespeicherbatterien. Die verfügbaren Modelle erfüllen verschiedene Prüfnormen und Stromkreiswiderstandswerte, darunter 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 80 mΩ und 100 mΩ. Die Strombereiche umfassen 1000 A, 2000 A, 3000 A, 5000 A, 8000 A, 10000 A und 15000 A.
Marke:
ACEYArt.-Nr.:
ACEY-6003CBeachtung:
CE CertifiedGarantie:
One-year warranty with lifetime supportOrder (Moq) :
1 setZahlung:
T/TProduktherkunft:
ChinaVorlaufzeit:
7-35 daysBatterietemperatur-Kurzschlusstestgerät
Produktbeschreibung
ACEY-6003C Die Kurzschlussprüfkammer mit Batterietemperaturregelung erfüllt die Anforderungen verschiedener Normen für externe Kurzschlusstests an Batterien. Der Innenwiderstand des Kurzschlussgeräts wird gemäß der Norm angepasst, um den für den Test erforderlichen maximalen Kurzschlussstrom zu erreichen. Das Schaltungsdesign des Kurzschlussgeräts muss hohen Stromstößen standhalten. Wir verwenden industrielle elektromagnetische AC-Schütze, Vollkupferanschlüsse und interne Kupferplatten zur Stromleitung. Die dicken Kupferplatten verbessern die Wärmeableitung effektiv, machen das Hochstrom-Kurzschlussgerät sicherer, reduzieren den Verschleiß der Prüfgeräte und gewährleisten die Genauigkeit der Prüfdaten. Der externe Kurzschlusstester für Batterien nutzt eine automatische SPS-Steuerung, um einen externen Kurzschluss zu simulieren und Änderungen von Batteriespannung, -strom und -temperatur aufzuzeichnen.
Technische Parameter
| Artikelname |
Spezifikationsindikatoren
|
Spezifikationsindikatoren | |
| Produktname | Batterietemperatur-Kontroll-Kurzschlusstester | Batterietemperatur-Kontroll-Kurzschlusstester | |
| Modell | ACEY-6003C | ACEY-6003C-D-Serie | |
| Kontrollmethode | SPS-Touchscreen + drahtloser Remote-Aktionsbefehl | SPS-Touchscreen + drahtloser Remote-Aktionsbefehl | |
| Testbatterie | 3C-Serie, Beutel, zylindrisch, Kapazität unter 30 Ah | 3C-Serie, Beutel, zylindrisch, prismatisch, Aluminiumgehäuse, Module, Kapazität unter 320 Ah | |
| Größe der Innenkammer | B500×T500×H600 mm | B800×T800×H800 mm | |
| W1000 D1000 H1000mm | |||
| (Optional: kundenspezifische explosionsgeschützte Kammergröße für Batteriekapazitäten >320 Ah) | |||
| Temperaturbereich | RT+10℃~85℃ (einstellbar) | RT+15℃~150℃ (einstellbar) | |
| Temperaturschwankungen | ±0,5 °C | ||
| Temperaturgleichmäßigkeit | ±2℃ | ||
| Kurzschlussstrom | Nennbetriebsstrom 400 A, hält einem maximalen Momentanstrom von 1000 A stand | 1000 A/2000 A/3000 A/5000 A/10000 A … (Wählen Sie eines aus oder fertigen Sie es nach Maß für den angegebenen Kurzschlussstrom an) | |
| Widerstandsmaterial | Nickel-Chrom-Legierung | Nickel-Chrom-Legierung / Konstantan | |
| Schützantriebsmethode | Elektrisch - elektromagnetische Einschaltung bei Spulenerregung | Elektrisch - elektromagnetische Einschaltung bei Spulenerregung | |
| Innenwiderstand des Geräts | Standard 80 mΩ ± 20 mΩ | 1 mΩ, 5 mΩ, 30 mΩ, 80 mΩ (Wählen Sie die angegebene Option) | |
| Material der Innenkammer | Hochwertige Edelstahlplatte, Dicke 1,5 mm | Edelstahldicke 2,0 mm/3,0 mm/5,0 mm (wählbar) | |
| Material der Außenkammer | A3-Kühlplatte, lackiert, 1,5 mm | ||
| Beobachtungsfenster & Beleuchtung | Zweischichtiges Beobachtungsfenster aus vakuumgehärtetem Glas mit explosionssicherem Netz, ausgestattet mit LED-Beleuchtung zur klaren Anzeige des Teststatus | ||
| Sicherheitsvorrichtungen | Druckentlastungstür: Druckentlastungsvorrichtung an der Rückseite der Kammer. | ||
| Rauchabzugsöffnung: φ150 mm Rauchabzugsschnittstelle. | |||
| Explosionsgeschützte Ketten an den vier Ecken der Kammertür installiert, Direktverbindung. | |||
| Fernbedienung für Kurzschlussaktion. | |||
| Prüfleitungsanschluss: 1 Anschluss, φ50 mm. | |||
| Lebensdauer des Schützes | ≤300.000 Zyklen | ≥100.000 Zyklen | |
| Stromspannung | Reichweite | 0~10 V 1 Kanal (anpassbar) | 0~10 V und 0~100 V, jeweils 1 Kanal (anpassbar) |
| Genauigkeit | ±0,1 % vom Skalenendwert | ±0,1 % FS (0~10 V), ±0,2 % FS (0~100 V) | |
| Auflösung | 0,01 V | 0,01 V (0–10 V), 0,1 V (0–100 V) | |
| Abtastrate | 10 Hz | 10 Hz | |
| Aktuell | Reichweite | 1 Kanal 0~1000A | 1000 A/2000 A/3000 A/5000 A/10000 A (wählbar) |
| Abtastrate | 10 Hz | 10 Hz | |
| Genauigkeit | ±0,2 % vom Skalenendwert | ±0,2 % vom Skalenendwert | |
| Auflösung | 1A | 1A | |
| Temperatur (Sonde) | Reichweite | 0~1000℃ 1 Kanal | 0~1000℃ 2 Kanäle |
| Genauigkeit | ≤±1,5℃ | ≤±1,5℃ | |
| Abtastrate | 10 Hz | 10 Hz | |
| Auflösung | 0,1 °C | 0,1 °C | |
| Datenexport | USB-Schnittstelle, Export über USB-Stick | USB-Schnittstelle, Export über USB-Stick | |
| Abmessungen/Gewicht | W800* D750* H1800mm 151/195KG | Siehe spezifische ausgewählte Spezifikationen | |
| Stromversorgung | AC220V 3,5 kW | ||
| (Optionen) | Steuerungssystem (optional) Computersoftware-Steuerung (ACEY-6003B-Serie umfasst Computersoftware-Steuerschrank) | ||
| Videoüberwachungssystem (optional) Videokamera-Überwachungssystem, >300 Pixel, tragbar und abnehmbar | |||
| Feuerlöschsystem (optional) Manuelle oder automatische Feuerlöschfunktion | |||
| Erfassungssystem (optional) Anzahl der Kanäle, Abtastrate und Infrarot-Temperaturerfassungssystem können angepasst werden | |||
| Interner Gerätewiderstand (optional) 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 50 mΩ, 80 mΩ, 100 mΩ, beliebig kombinierbarer Widerstandswert für mehrere Schaltkreise, manuelles Umschalten der Anschlussleitung oder automatisches Umschalten des Controllers | |||
| Fernbedienung (optional) Mobile APP-Bedienung + verzögerter Aktionsbefehl des Controllers | |||
