Automatische 2-in-1-Maschine zum Aufkleben von Batterie-Isolierpapier und Sortieren

Automatische 2-in-1-Maschine zum Aufkleben von Batterie-Isolierpapier und Sortieren

Produktübersicht

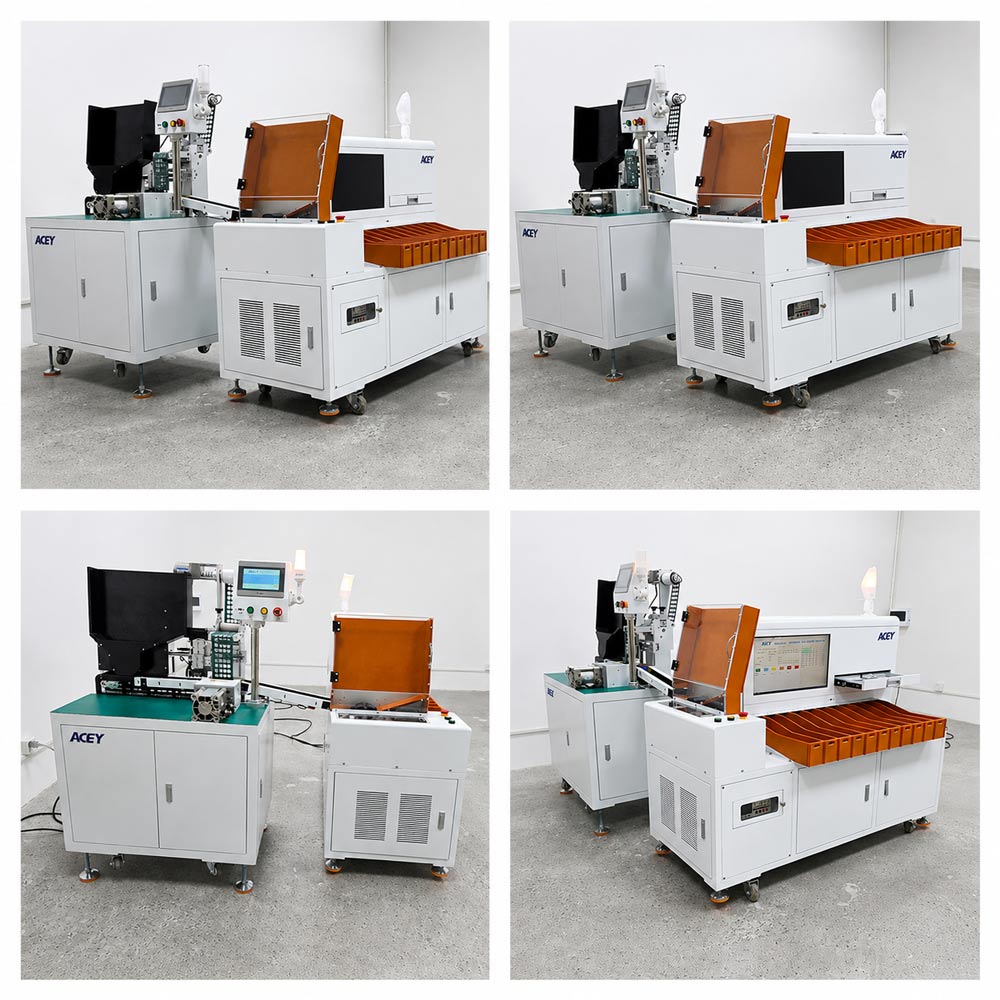

ACEY-SS11 ist ein automatisches Verarbeitungssystem für zylindrische Zellen, das das Aufkleben von Isolierpapier, Batterietests und die 11-Kanal-Sortierung in einer Produktionslinie kombiniert. Es ist für zylindrische Zellen wie 14650, 18650, 21700, 26650 und 32700 ausgelegt.

Die Anlage führt die Zellen automatisch aus einem Trichter zu, bringt einen Isolierpapierring an, führt die konfigurierten elektrischen Tests durch und sortiert die Zellen entsprechend den Testergebnissen in die jeweiligen Sammelkanäle. Fehlerhafte Zellen werden automatisch erkannt und in den vorgesehenen NG-Kanal sortiert.

Batterietestdaten können analysiert, aufgezeichnet und zur Produktionsrückverfolgbarkeit an ein MES-System hochgeladen werden. Die Isolierpapier-Aufklebemaschine und die Sortiermaschine können unabhängig voneinander betrieben oder als integrierte Produktionslinie verbunden werden.

Mit einer Verarbeitungskapazität von bis zu 4800 Zellen pro Stunde eignet sich ACEY-SS11 für Hersteller von zylindrischen Batteriepacks, die eine effiziente Isolierung, Prüfung, Klassifizierung und Zellabstimmung benötigen.

Produkteigenschaften

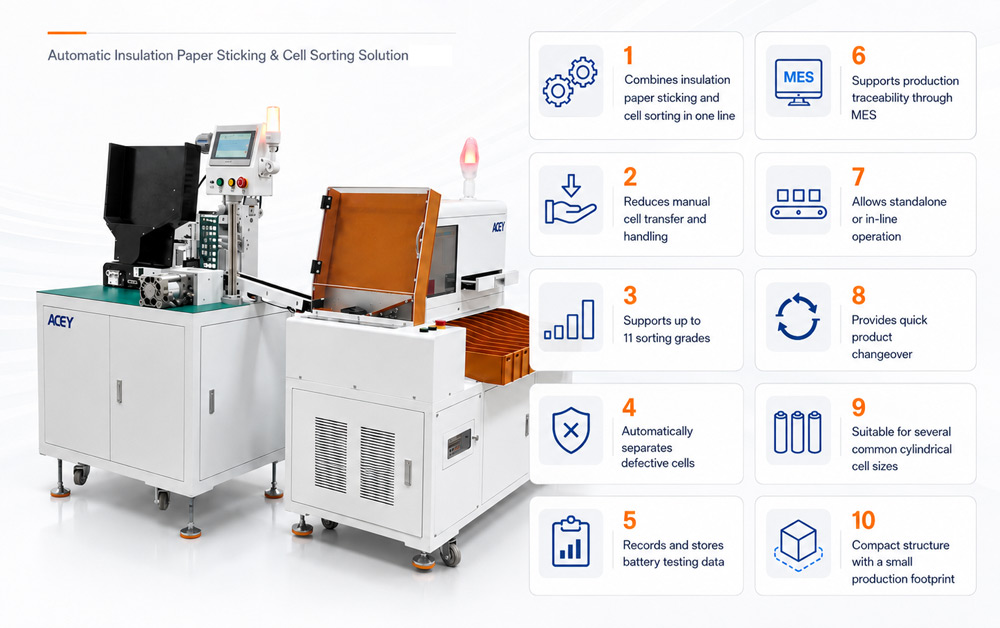

• Integriert automatisches Aufkleben von Isolierpapier, Zellprüfung und 11-Kanal-Sortierung.
• Unterstützt 14650, 18650, 21700, 26650, 32650 und 32700Zellen.
• Die Sortiereffizienz erreicht bis zu 4800 Zellen pro Stunde.
• Qualifizierte Zellen werden nach voreingestellten Klassen sortiert, während fehlerhafte Zellen in den vorgesehenen NG-Kanal gelangen.
• Unterstützt die Speicherung von Testdaten, die MES-Anbindung sowie optionales QR-Code- oder Barcode-Scannen.
• Die Einheiten zum Aufkleben des Papiers und zum Sortieren können unabhängig oder als integrierte Linie betrieben werden.

Hauptanwendungen
Die Maschine eignet sich für zylindrische Lithium-Ionen-Zellen der Typen 14650, 18650, 21700, 26650, 32650 und 32700, die verwendet werden in:

• E-Bike-Batteriepacks
• E-Scooter-Batteriepacks
• Akkus für Elektrowerkzeuge
• Tragbare Energiespeichersysteme
• Batterien für Elektromotorräder
• Batterien für Reinigungsgeräte
• Batterien für medizinische Geräte
• Industrielle Batteriepacks
• Andere Anwendungen für zylindrische Lithiumbatterien

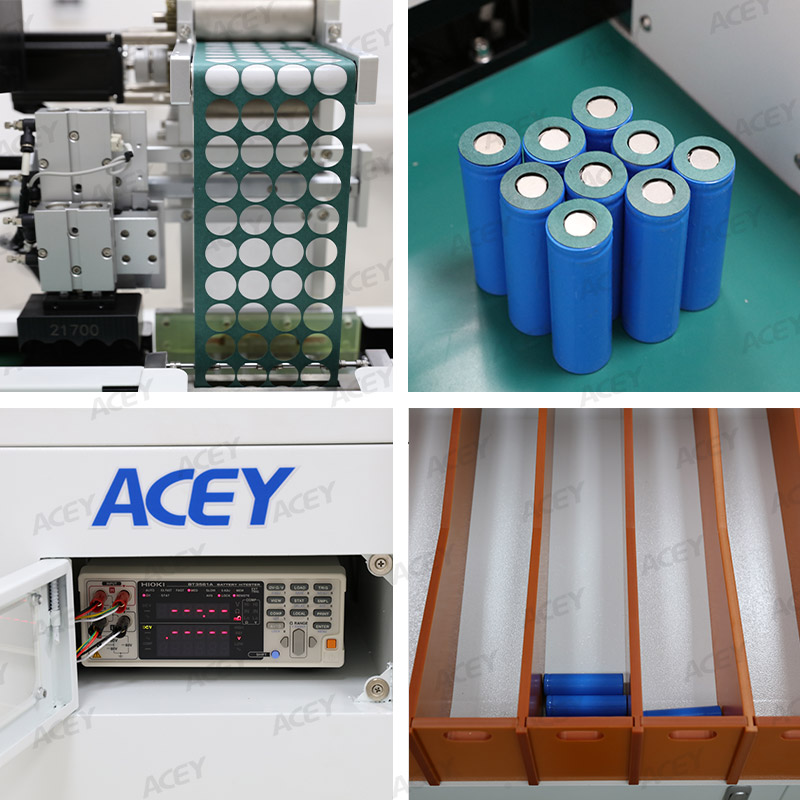

Arbeitsablauf

• Zylindrische Zellen werden in den Zuführtrichter geladen.
• Die Zellen werden automatisch ausgerichtet und zur Isolierpapier-Aufklebestation transportiert.
• Ein Isolierpapierring, auch als Gerstenpapier bekannt, wird am Anschlussbereich der Zelle angebracht.
• Die Zellen werden zur Prüf- und Sortiermaschine transportiert.
• Die konfigurierten Batterieparameter werden gemessen.
• Die Testdaten werden vom Industriecomputer analysiert und aufgezeichnet.
• Qualifizierte Zellen werden in die OK-Kanäle sortiert.
• Fehlerhafte Zellen werden automatisch in den NG-Kanal sortiert.
• Produktions- und Testdaten können in das MES-System hochgeladen werden.

Technische Spezifikationen

Maschinenabmessungen

Anforderungen an die Betriebsumgebung

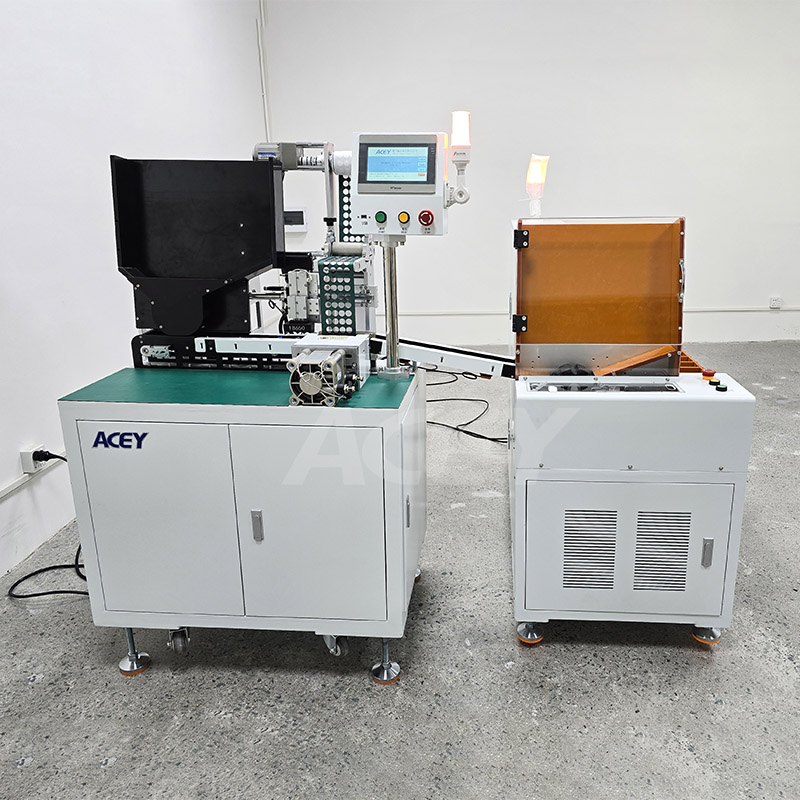

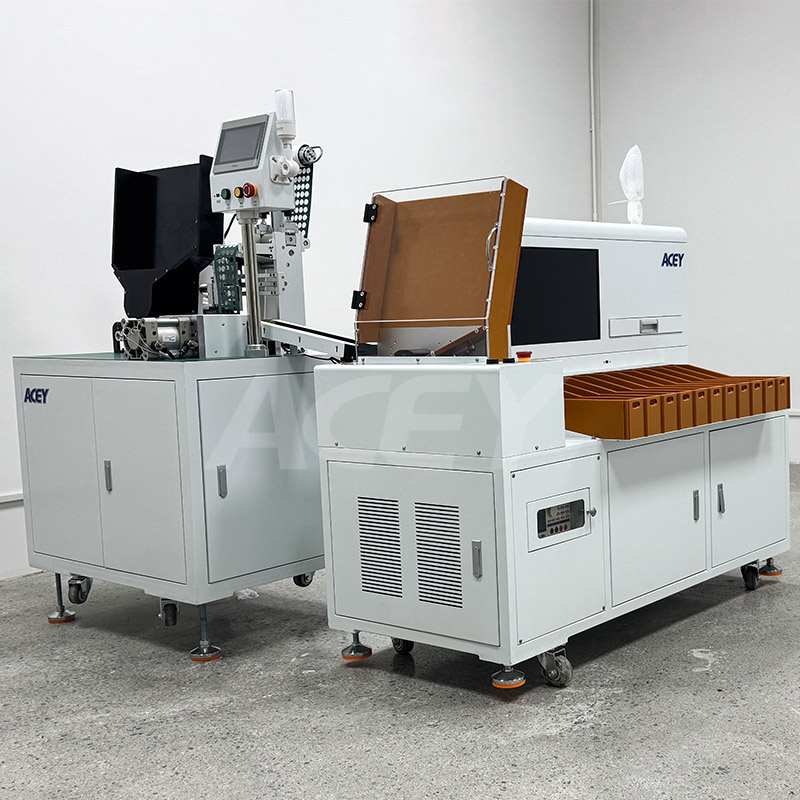

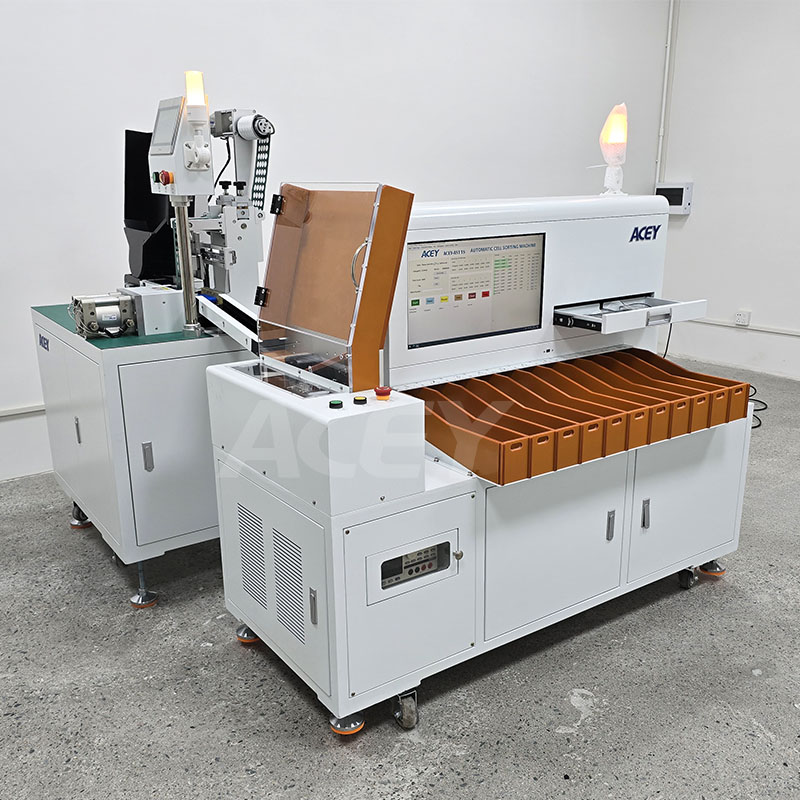

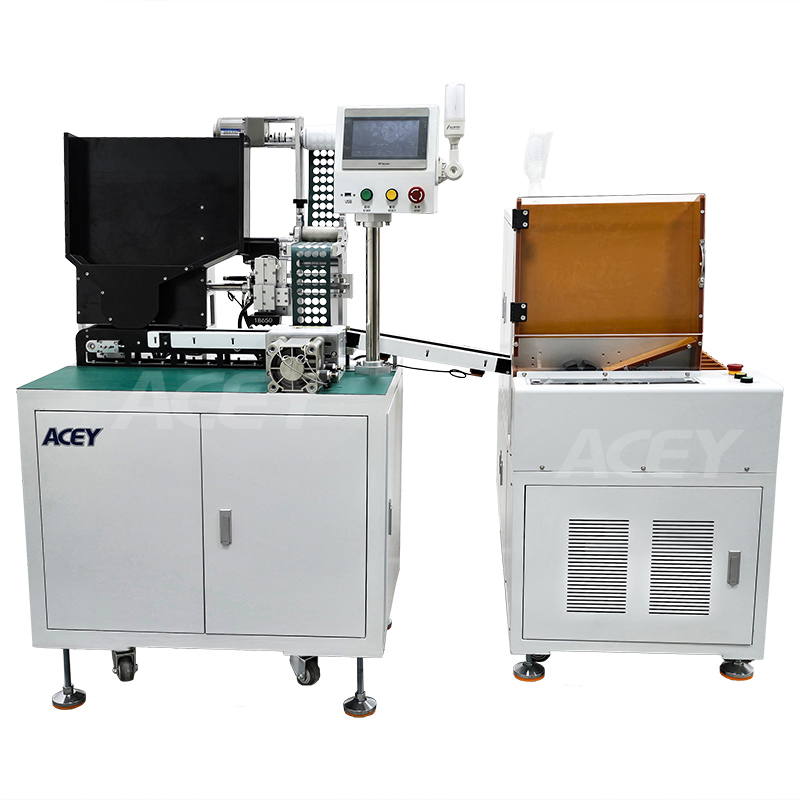

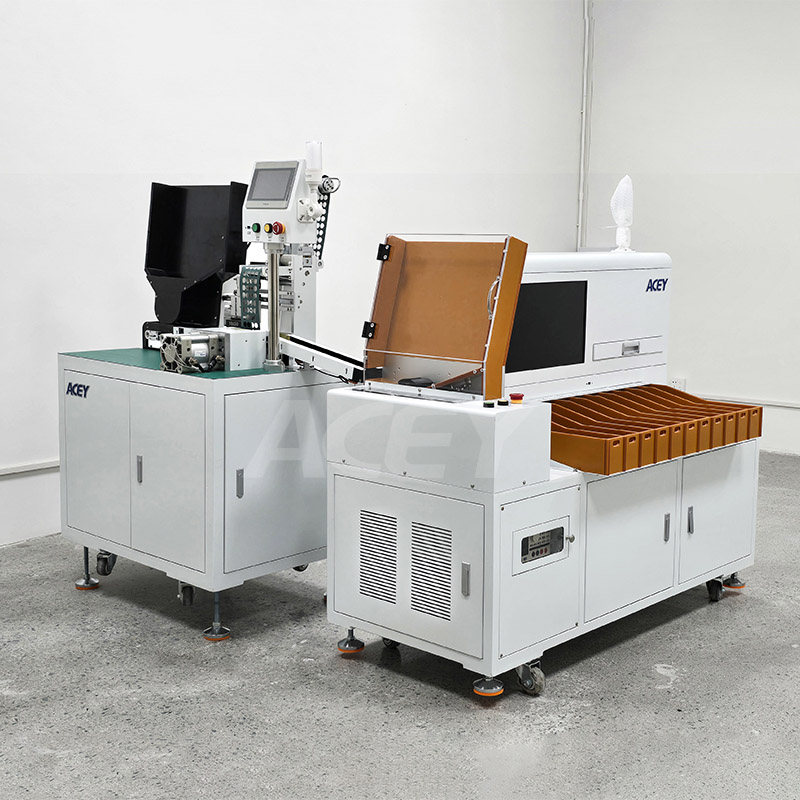

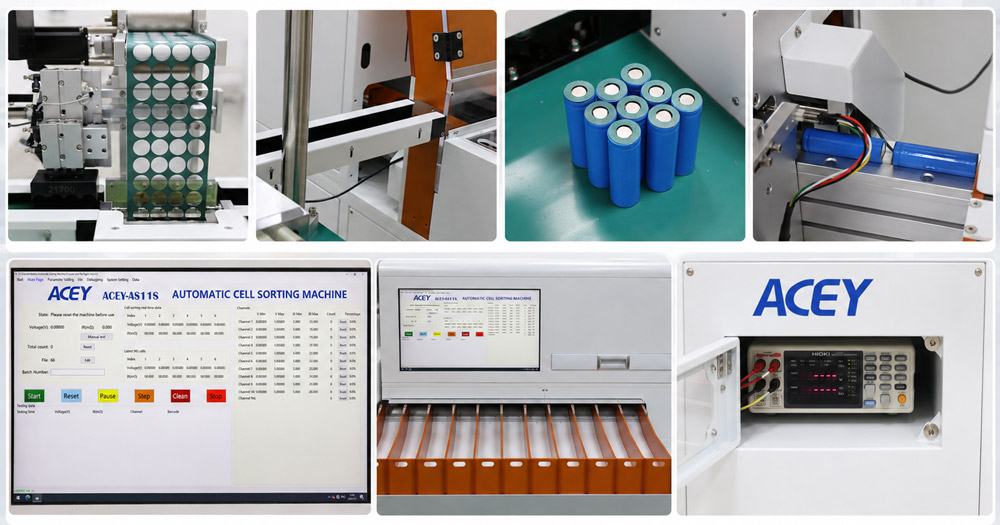

Produktanzeige

FAQ

*Welche zylindrischen Zellengrößen kann ACEY-SS11 verarbeiten?
Die Standardmaschine ist für zylindrische Zellen der Größen 14650, 18650, 21700, 26650 und 32700 geeignet.

*Wie hoch ist die Produktionskapazität?
Die Linie zum Aufkleben von Isolierpapier und Sortieren kannbis zu 4800 Zellenpro Stunde verarbeiten. Die tatsächliche Leistung kann je nach Zellmodell, Prüfzeit und Sortiereinstellungen variieren.

*Können die beiden Maschinen separat betrieben werden?
Ja. Die Maschine zum Aufkleben von Isolierpapier und die 11-Kanal-Sortiermaschine können unabhängig voneinander betrieben oder für eine kontinuierliche Produktion verbunden werden.

*Welche Parameter kann die Maschine prüfen?
Die Prüffunktionen hängen vom ausgewählten Messgerät und der Projektkonfiguration ab. Die Prüfung von Batteriespannung und Innenwiderstand kann mit verschiedenen Prüfgerätemarken und -modellen konfiguriert werden.

*Kann die Maschine Batterietestdaten speichern?
Ja. Der Industriecomputer kann Zellprüfergebnisse erfassen, analysieren und speichern, um die Produktionsverwaltung und Qualitätskontrolle zu unterstützen.

*Unterstützt die Maschine die MES-Integration?
Ja. Die MES-Kommunikation kann für Datenerfassung, Hochladen und Rückverfolgbarkeit der Batterieproduktion konfiguriert werden. Das erforderliche Kommunikationsprotokoll sollte vor der Fertigung bestätigt werden.

*Können QR-Codes und Barcodes gescannt werden?
Ja. Funktionen zum Scannen von QR-Codes und Barcodes sind als optionale Konfigurationen verfügbar.

*Wie lange dauert der Wechsel zwischen Zellmodellen?
Ein typischer Modellwechsel dauert etwa 30 Minuten. Die tatsächliche Zeit hängt von den Unterschieden zwischen den Zellengrößen und den erforderlichen mechanischen Anpassungen ab.

*Kann die Anlage mit anderen Produktionsmaschinen verbunden werden?
Ja. ACEY-SS11 kann entsprechend dem Produktionsprozess von Batteriepacks und der Werkstattanordnung in vor- und nachgelagerte Anlagen integriert werden.
