ACEY 10000A Portal-Punktschweißmaschine zum Schweißen von Batteriepaketen

ACEY 10000A Portal-Punktschweißmaschine zum Schweißen von Batteriepaketen

Produktbeschreibung

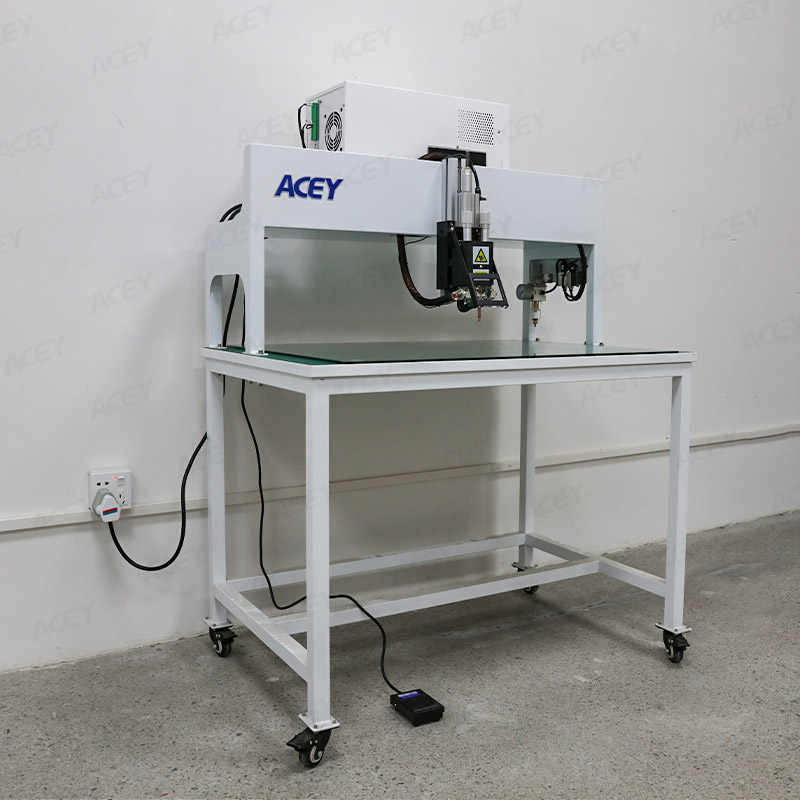

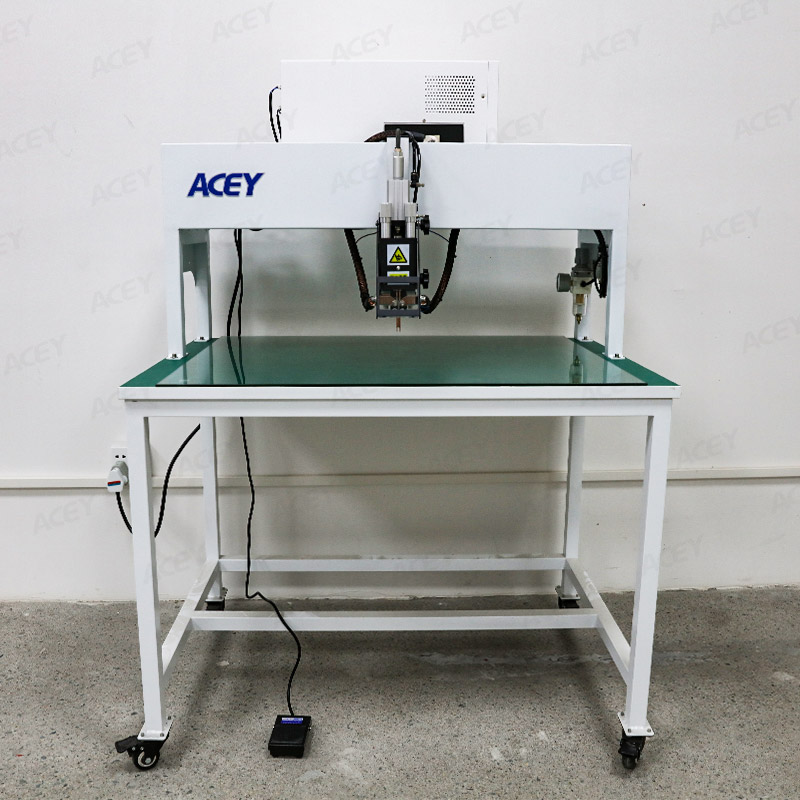

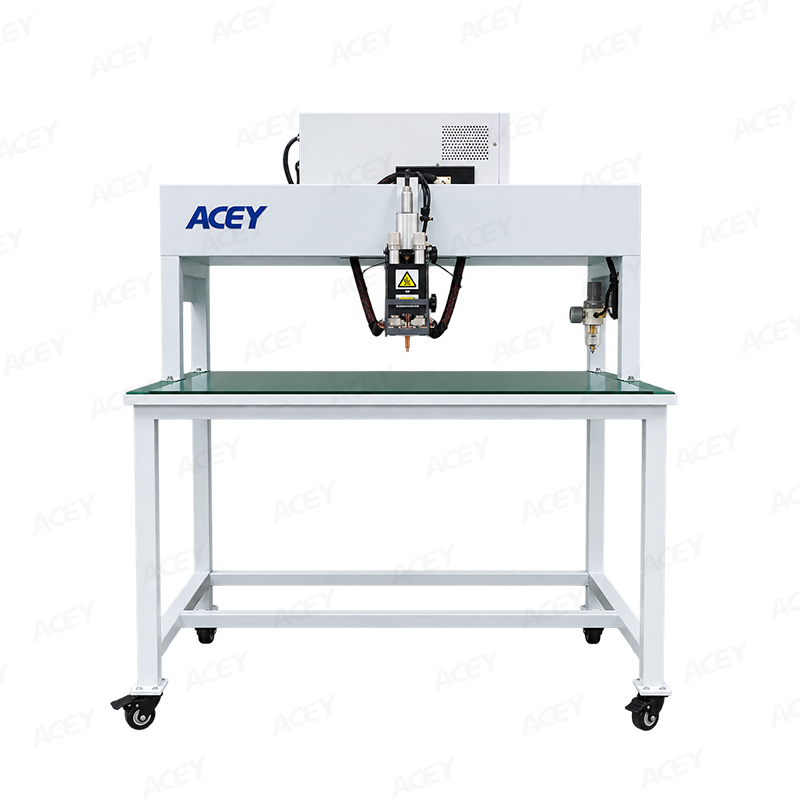

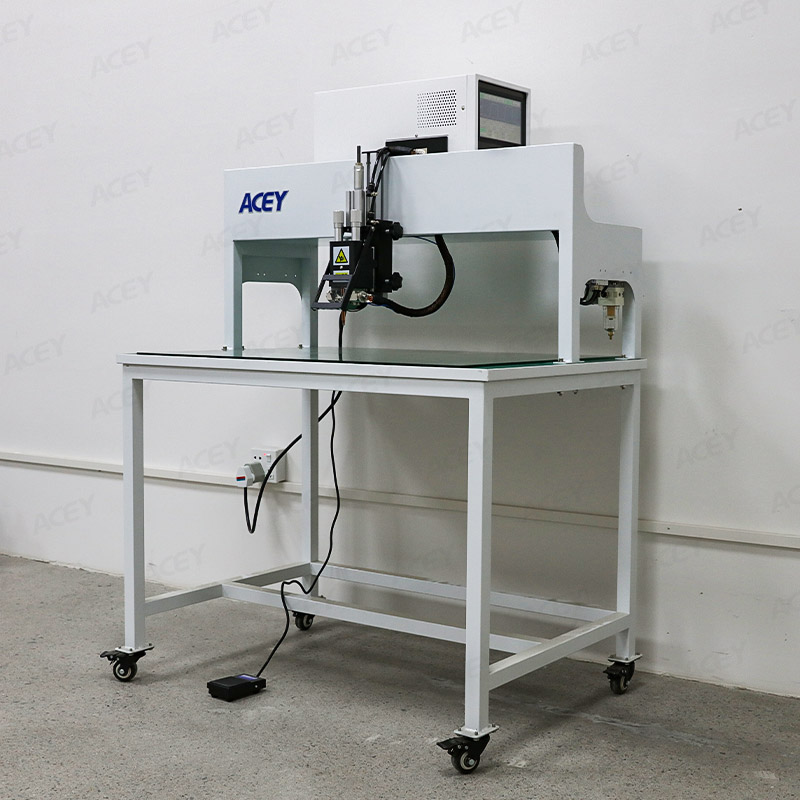

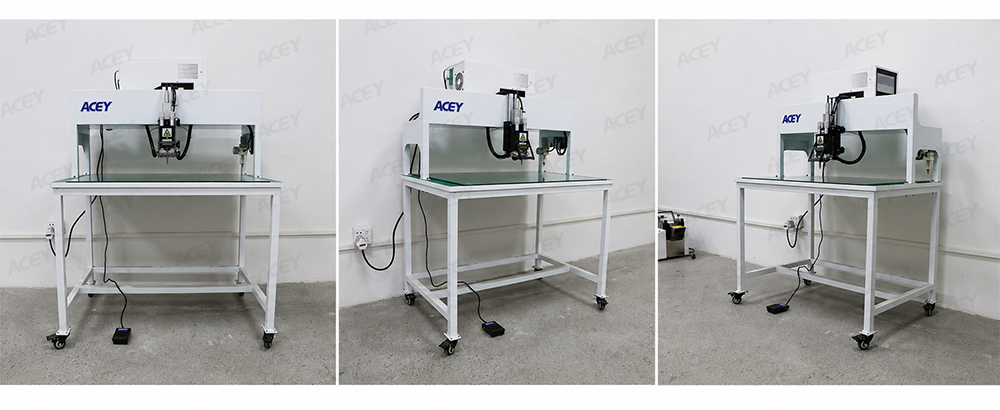

Die ACEY-10000T Portal-Punktschweißmaschine wurde für das Schweißen zylindrischer Batteriepakete entwickelt und eignet sich für die Prototypenentwicklung von Batteriepaketen, die Musterherstellung, Forschung und Entwicklung sowie die Kleinserienproduktion. Die offene Portalstruktur bietet einen flexiblen Arbeitsbereich für verschiedene Konfigurationen zylindrischer Batteriepakete und Schweißanordnungen.

Ausgestattet mit einer modularen intelligenten Steuerungsplattform in Industriequalität und einer 10.000-A-Transistor-Schweißstromversorgung bietet die Maschine stabiles und effizientes Punktschweißen. Das System kann Schweißbedingungen überwachen und aufzeichnen, einschließlich Schweißverfolgung, Spritzern, Fehlschweißungen, schwachen Schweißungen und fehlenden Schweißungen, mit Alarmfunktionen für abnormale Bedingungen.

Die Lithium-Schweißmaschine kann je nach unterschiedlichen Anforderungen beim Schweißen zylindrischer Zellen und Batteriepakete mit pneumatischen oder elektrischen Schweißköpfen konfiguriert werden. Sie ist für einen flexiblen Betrieb ausgelegt und besonders geeignet für Kunden, die zylindrische Batteriepakete in kleinen Mengen entwickeln, testen oder produzieren müssen.

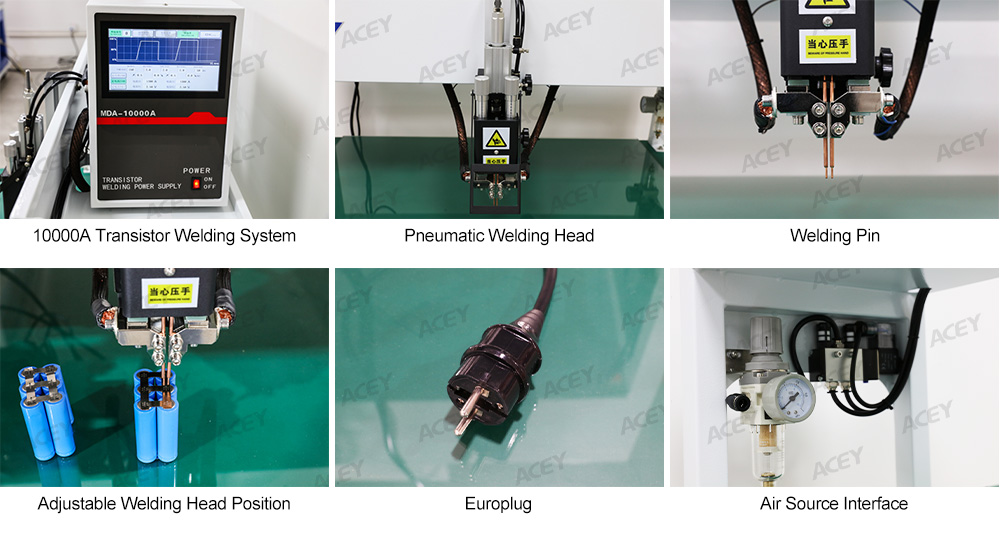

Wichtige Merkmale & Maschinendetails

*10.000-A-Schweißstrom
Hochstrom-Transistor-Schweißsystem

*0,08–0,3 mm Nickelmaterialien
Unterstützt vernickelten Stahl und Reinnickel

*Für zylindrische Batteriezellen
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Intelligente Schweißüberwachung
Erkennung von Spritzern, Fehlschweißungen, schwachen Schweißungen und fehlenden Schweißungen

Wichtige Spezifikationen

Warum diese zylindrische Batterieschweißmaschine wählen?

• Hochstromschweißen mit 10.000 A

• Intelligente Schweißüberwachung

• Flexible Optionen für Schweißköpfe

• Für die Kleinserienproduktion entwickelt

Intelligente Schweißüberwachung für das Schweißen zylindrischer Batterien

Die Maschine ist mit einer modularen intelligenten Steuerungsplattform in Industriequalität ausgestattet, die den Schweißprozess überwacht und abnormale Schweißbedingungen aufzeichnet.

*Schweißverfolgung
Verfolgt den Schweißvorgang, um sicherzustellen, dass Schweißpunkte entsprechend der erforderlichen Reihenfolge bearbeitet werden.
*Spritzererkennung
Überwacht abnormale Schweißspritzer und gibt einen Alarm aus, wenn ein abnormaler Zustand erkannt wird.
*Erkennung von Fehlschweißungen
Hilft dabei, Schweißvorgänge zu erkennen, bei denen das erwartete Schweißergebnis möglicherweise nicht ordnungsgemäß erreicht wurde.
*Überwachung schwacher Schweißungen
Überwacht potenziell abnormale Schweißbedingungen, die zu einer unzureichenden Schweißleistung führen können.
*Erkennung fehlender Schweißungen
Hilft dabei, ausgelassene Schweißpunkte zu erkennen und das Risiko unvollständiger Batteriepaketschweißungen zu verringern.
*Alarm und Aufzeichnung
Abnormale Schweißbedingungen können über das System aufgezeichnet und gemeldet werden, um die Bedienerprüfung und das Prozessmanagement zu unterstützen.

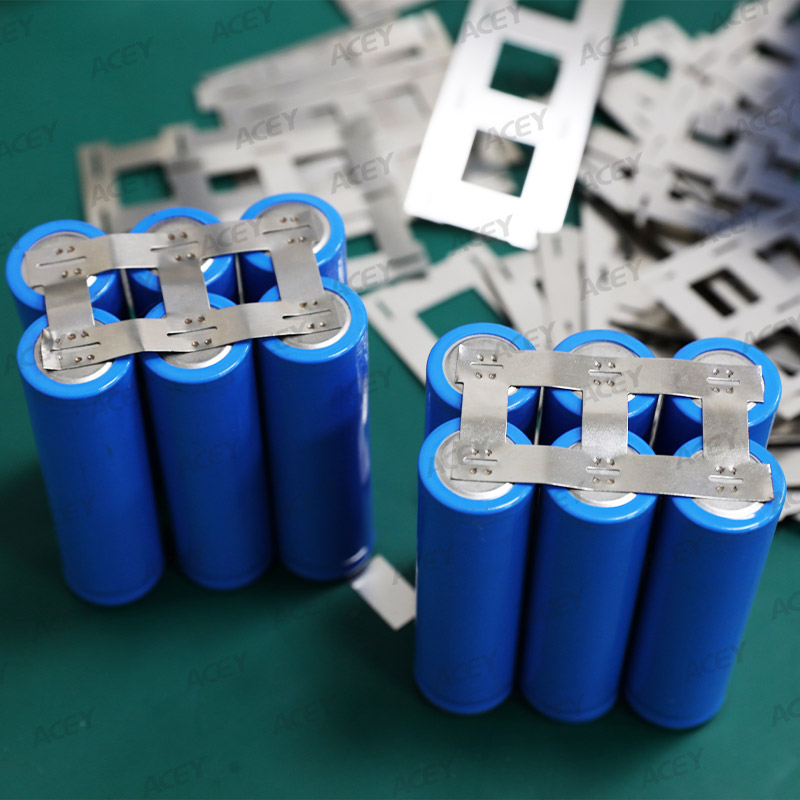

Anwendungen für zylindrische Batterien

Unterstützte zylindrische Zellen

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Typische Anwendungen

Elektrowerkzeuge · E-Bikes · E-Scooter · Tragbare Stromstationen · Energiespeichersysteme · Drohnen · Elektromobilität

Hinweis:Größere zylindrische Zellen wie 32140 und 33140 erfordern eine erhöhte Maschinenkonfiguration.

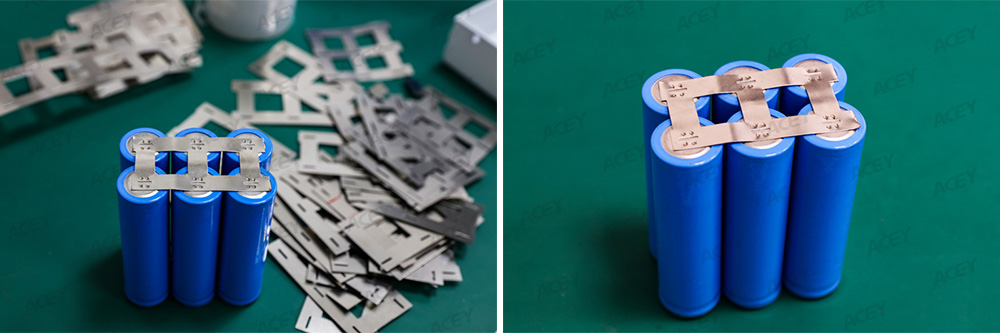

Schweißmaterialien und Dicke

Unterstützte Schweißmaterialien

• Vernickelter Stahl
• Reines Nickel

Materialdicke

• 0,08–0,3 mm

Funktionsweise

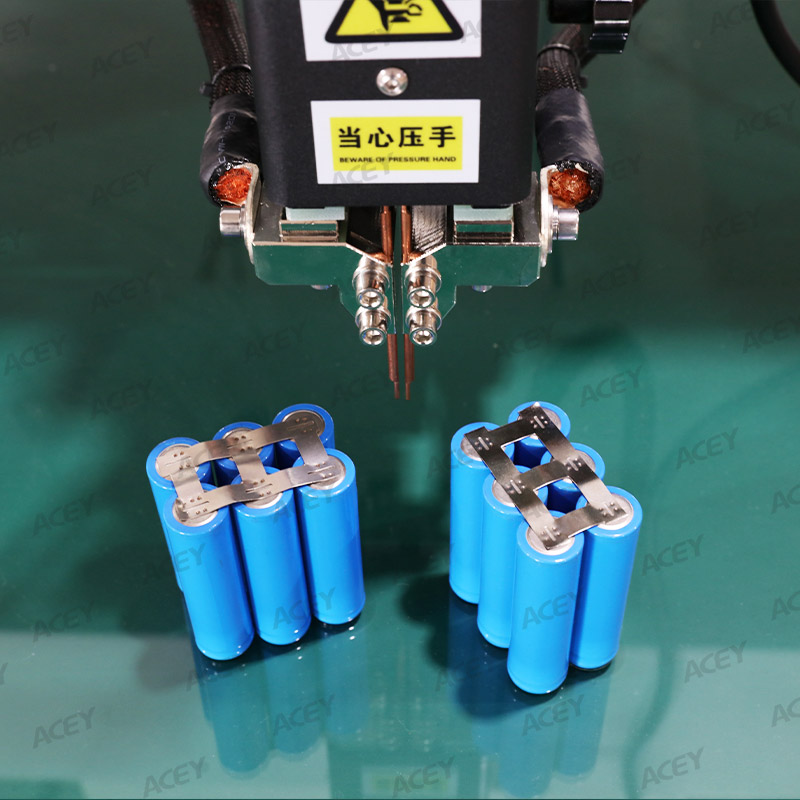

01. Positionierung des Batteriepakets
Zylindrische Zellen werden entsprechend der erforderlichen Batteriepaketkonfiguration angeordnet und positioniert.

02. Schweißpunkt-Ausrichtung
Der Schweißkopf wird über dem erforderlichen Schweißpunkt positioniert.

03. Schweißaktivierung
Der Bediener aktiviert den Schweißzyklus über den Fußschalter.

04. Punktschweißen
Das Transistor-Schweißstromversorgungsgerät liefert einen kontrollierten Schweißstrom durch die Schweißelektroden.

05. Schweißüberwachung
Das System überwacht den Schweißprozess und zeichnet abnormale Zustände wie Spritzer, Fehlschweißungen, schwache Schweißungen und fehlende Schweißungen auf.

Optionen für Schweißköpfe

Pneumatischer Schweißkopf
Der pneumatische Schweißkopf bietet eine kontrollierte Elektrodenbewegung und Schweißdruck für wiederholbares Schweißen zylindrischer Batterien.
Luftdruck: 0,4–0,6 MPa

Elektrischer Schweißkopf
Der elektrische Schweißkopf bietet eine alternative Konfiguration für Anwendungen, bei denen keine Druckluft erforderlich ist.

Technische Spezifikationen

Benötigen Sie eine kundenspezifische Schweißlösung für zylindrische Akkupacks?
Die Schweißleistung hängt von der Größe der zylindrischen Zelle, dem Verbindungsmaterial, der Materialstärke, dem Schweißmuster und der erforderlichen Schweißfestigkeit ab.

ACEY kann Ihre Akkupackstruktur und Schweißanforderungen bewerten, um bei der Bestimmung des geeigneten Schweißkopfs, der Vorrichtung und der Schweißparameter zu helfen.

Senden Sie uns Ihre Batteriespezifikationen:

• Batteriezellmodell
• Zelldurchmesser und -länge
• Verbindungsmaterial
• Materialstärke
• Anzahl der Schweißpunkte
• Erwartetes Produktionsvolumen

Häufig gestellte Fragen

*Welche zylindrischen Batteriezellen kann diese Punktschweißmaschine schweißen?
Die ACEY Portal-Punktschweißmaschine ist für zylindrische Batteriezellen ausgelegt, einschließlich 18650, 21700, 26650, 32650, 32700, 32140 und 33140. Die Maschinenkonfiguration kann entsprechend der Zellengröße und der Akkupackstruktur angepasst werden.

*Welche Materialien kann die Maschine schweißen?
Die Maschine ist für das Schweißen von vernickeltem Stahl und Reinnickel ausgelegt, die für Verbindungen von zylindrischen Akkupacks verwendet werden.

*Welche Materialstärke kann sie schweißen?
Der empfohlene Schweißbereich für die Materialstärke beträgt 0,08–0,3 mm für vernickelten Stahl und Reinnickelmaterialien. Das tatsächliche Schweißergebnis hängt von den Materialeigenschaften, der Stärke, der Elektrodenkonfiguration und den Schweißparametern ab.

*Welche Schweißüberwachungsfunktionen hat die Maschine?
Das intelligente Steuerungssystem kann Schweißbedingungen überwachen und aufzeichnen, einschließlich Spritzern, Fehlschweißungen, schwachen Schweißungen und fehlenden Schweißpunkten, mit Alarmfunktionen, um Bedienern bei der Erkennung abnormaler Schweißbedingungen zu helfen und die Produktionskonsistenz zu verbessern.
