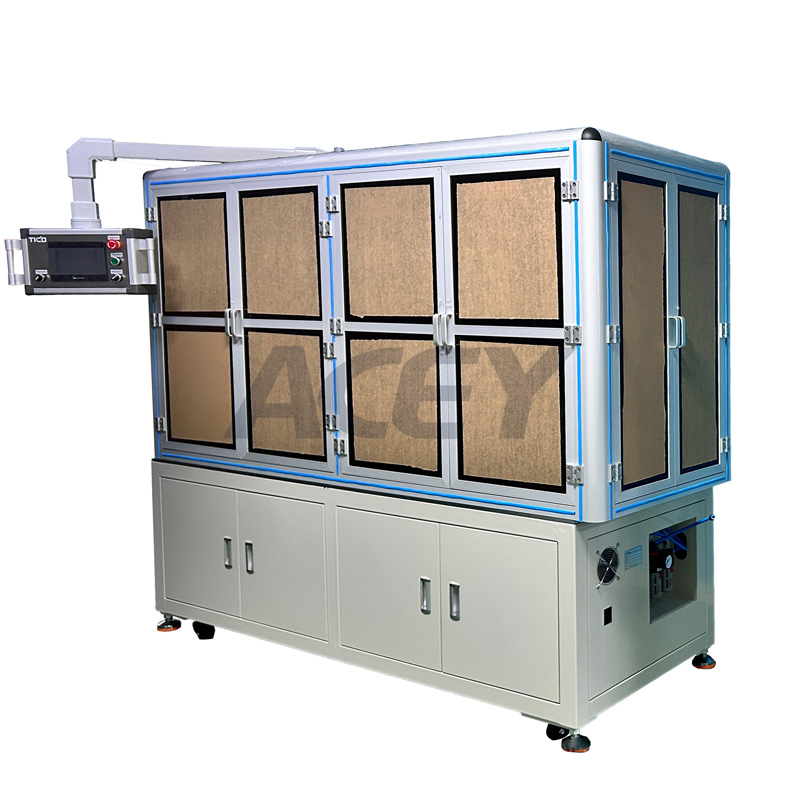

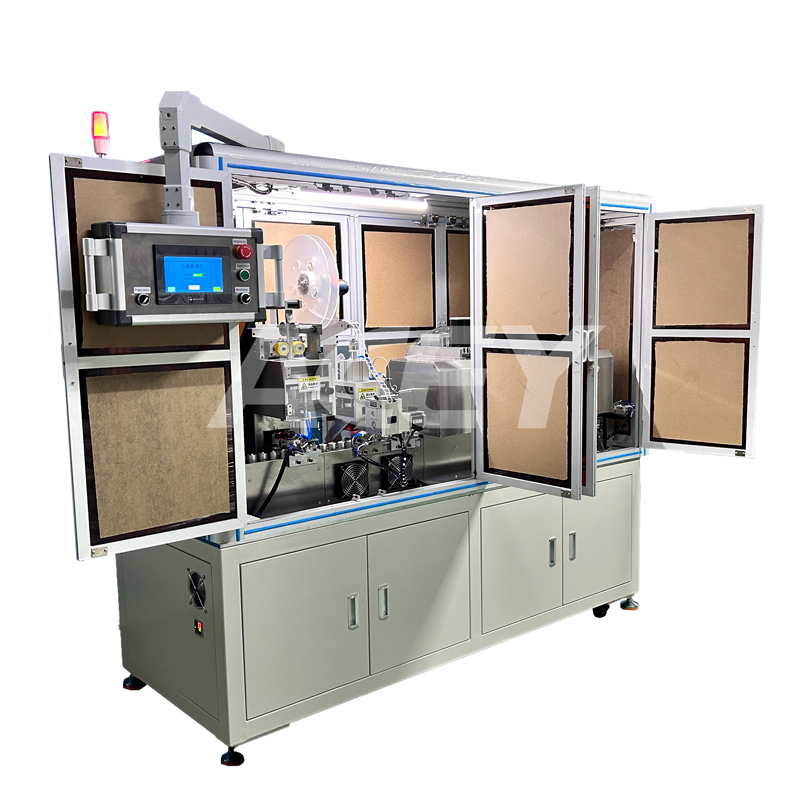

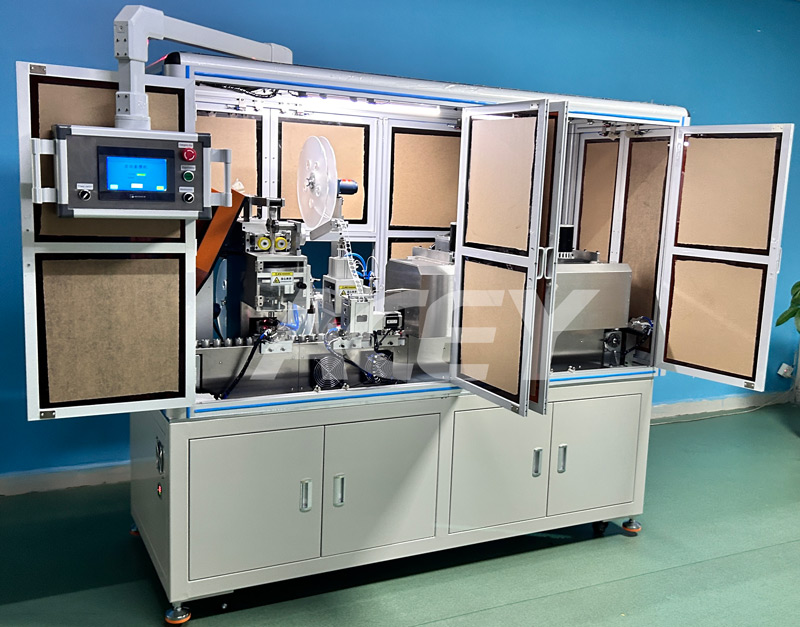

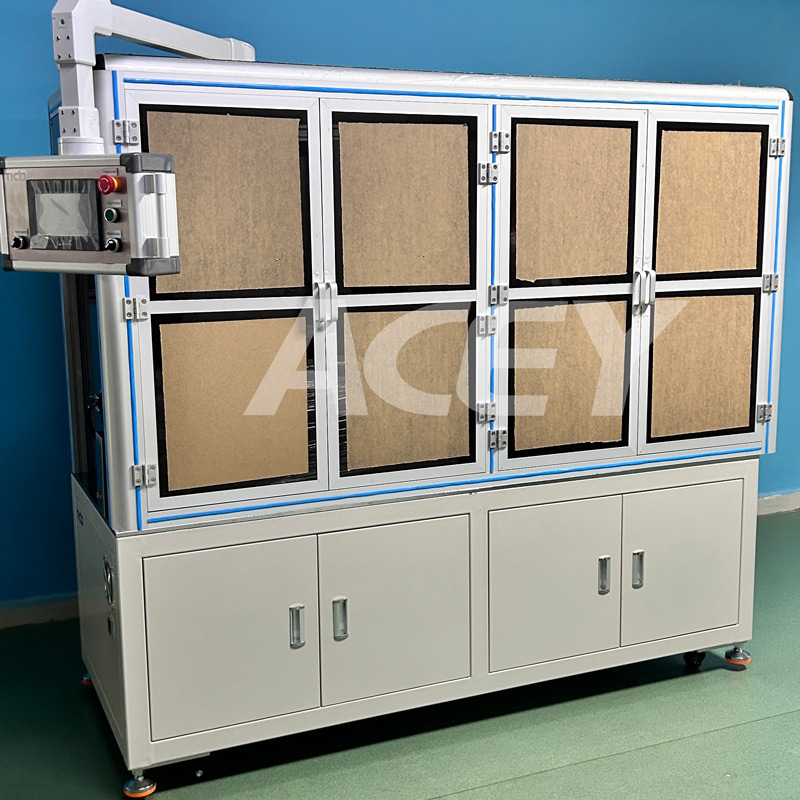

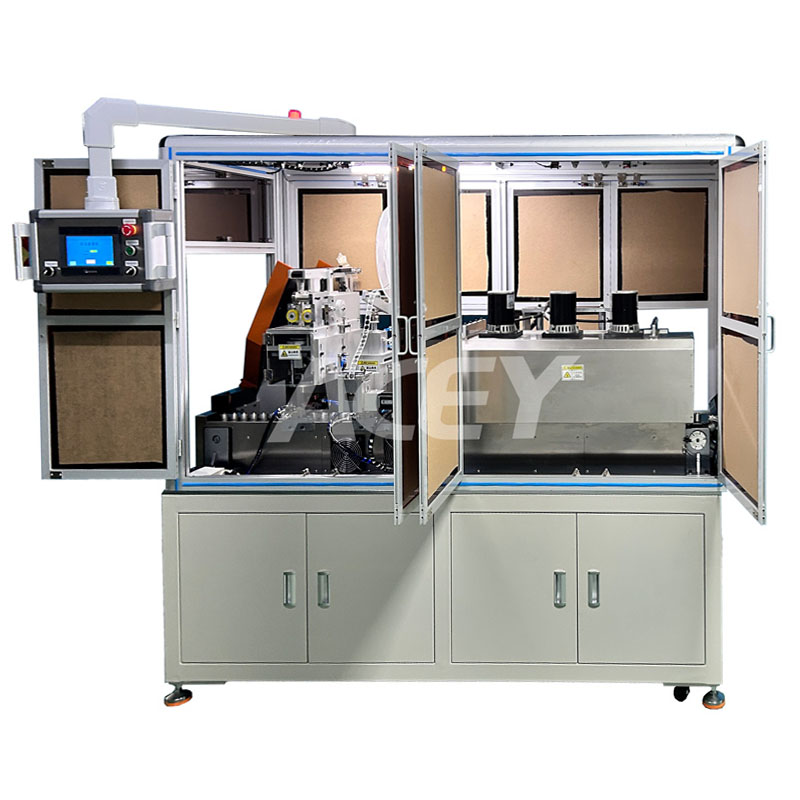

18650 21700 26650 Batterie Automatische PVC-Schrumpfschlauchmaschine mit Abdeckung

18650 21700 26650 Batterie Automatische PVC-Schrumpfschlauchmaschine mit Abdeckung

Produktbeschreibung

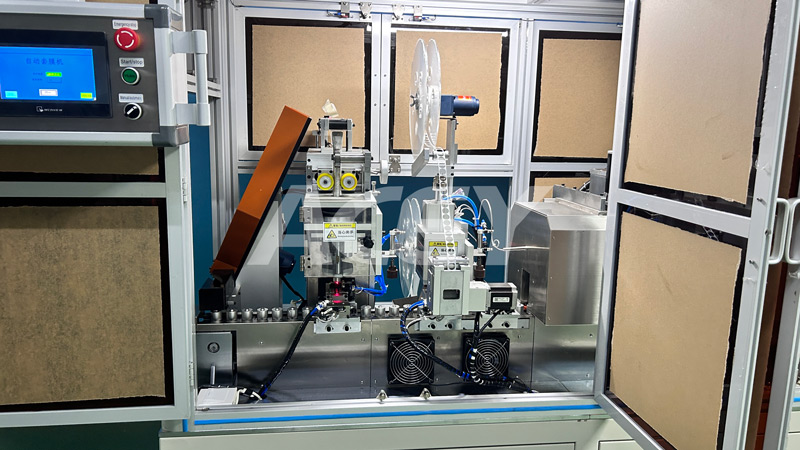

Die automatische Schrumpfschlauchmaschine ACEY-ASM-1C mit Sicherheitsabdeckung eignet sich zum automatischen Anbringen von Schrumpfschläuchen an AA-, AAA-, zylindrischen 18650-, 21700-, 26650- und anderen Lithiumbatterien mit Stahlgehäuse. Sie bringt die Schrumpfschläuche automatisch über ein Servo-Zuführsystem auf die Batterien auf, stanzt und fügt Isolierpads in die Schläuche ein und führt die Zellen anschließend durch den Schrumpfofen, wo sie für ein gleichmäßiges Schrumpfen rotieren. Anschließend ermöglicht eine reservierte Station die Tintenstrahlmarkierung, und die fertigen Batterien werden zur Pufferstation entladen. Sobald der Puffer voll ist, werden die Batterien automatisch in Kunststoffschalen geschoben.

Systemzusammensetzung

a) Automatischer Lademechanismus: Batterien werden in die Box geladen und ein geschwindigkeitsgesteuerter Motor liefert sie in einer Rollbewegung.
b) Materialförderer: Der Materialtransport erfolgt über einen drehzahlgeregelten Motor und einen Schrittmotor.

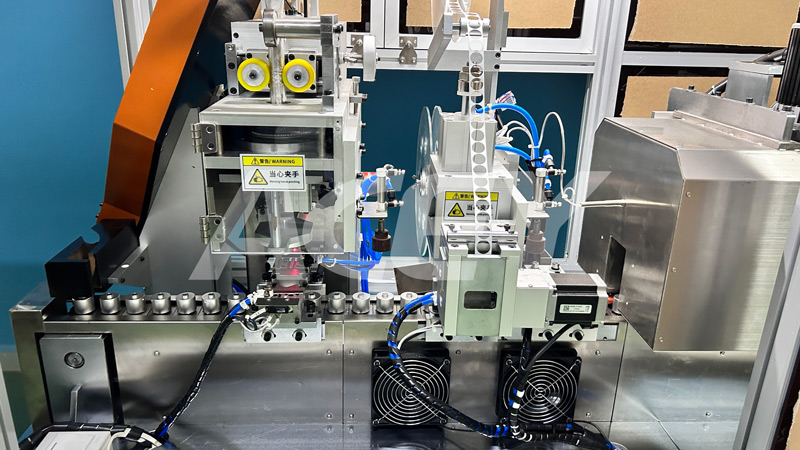

c) Hülsenbaugruppe: Sie besteht aus einem Servomotor und einem Schneidsystem, wobei jede Komponente ihre spezifische Funktion an ihrem eigenen Ort erfüllt.
d) Stanzen und Pad-Platzierung: Automatisches Stanzen und Einlegen von Isolierplatten.
e) Schrumpfschlauch: Schrumpft den Schlauch automatisch bei einer festgelegten Temperatur.
f) Elektrische Steuerung: Besteht hauptsächlich aus einem Luftschalter, einer Gleichstromversorgung, einer SPS, Sensoren, Relais usw.
g) Mechanische Struktur: Bestehend aus Aluminiumprofilen, Blechgehäusen, Halterungen usw.
h) Automatisches Beladen der Trays: Nach dem Schrumpfen werden die Zellen in einer Pufferanlage gepuffert und auf ein Kunststoff-Tray geschoben. Sobald ein Tray voll ist, hebt es sich automatisch an und wird manuell entnommen und durch ein leeres ersetzt.

Merkmale
a) Automatischer Lademechanismus zum Laden ganzer Batteriekartons
b) Automatisches Entladegestell für die automatische Entladung
c) Optischer Sensor zur Online-Erkennung (Erkennung des Vorhandenseins von Batterien)
d) Automatisches Gedächtnis für leere Räume
e) Automatisches Aufbringen von Schrumpfschläuchen, automatisches Stanzen von Isolierdichtungen, Einlegen von Batterien, automatisches Schrumpfen und automatisches Zählen und Anzeigen
f) Servogesteuerte Schrumpfschlauchzufuhr für hohe Zuführgenauigkeit
g) Heißluftgebläse mit interner Zirkulation für automatische Temperaturanpassung und minimale Temperaturunterschiede
h) Die automatische Rotation der Batterien im Schrumpfofen sorgt für gleichmäßiges Schrumpfen und hervorragende Rundheit
i) Kurze Verweilzeit der Batterie im Ofen, wodurch die Leistung der PTC-Thermistoren minimiert wird
j) Einstellbare Batteriefördergeschwindigkeit, dadurch flexible Anpassung an unterschiedliche Geschwindigkeiten
Ausgestattet mit einem Farbmarkierungssensor, speziell für die Farbfolienlaminierung, zur Kontrolle der Zuführgenauigkeit

Spezifikation

• Produktionseffizienz und Modell: 50–60 Stück/Minute, Geräteauslastung über 99 % und Ausbeute über 99,5 %.
• Anwendbare Batteriemodelle: Zylindrische Batterien (kompatibel mit verschiedenen Höhen).
• Schnittlängengenauigkeit innerhalb von ±0,3 mm.

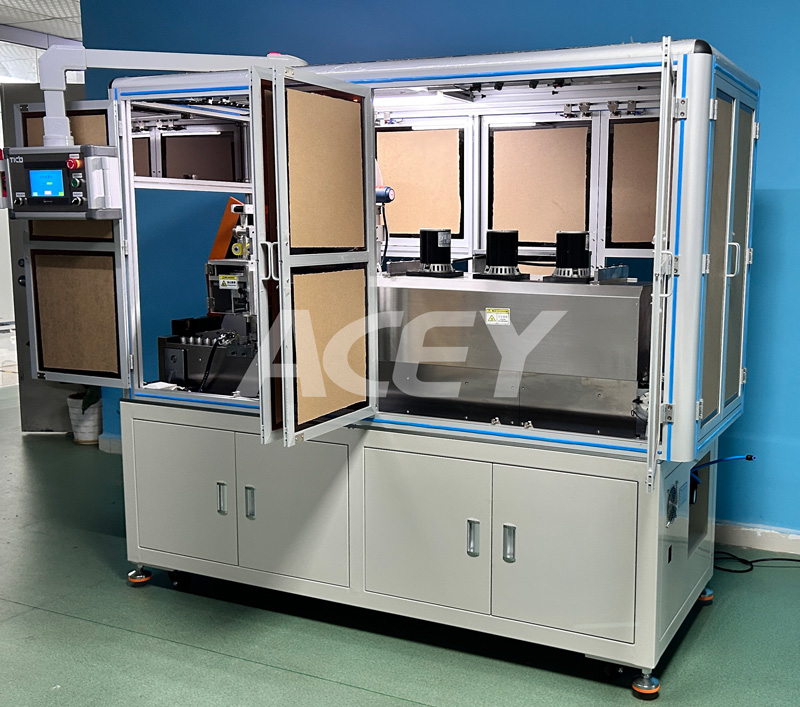

• Heißluftofen Länge 1000mm, Temperatur und Geschwindigkeit regelbar (ca. 165°C).
