Lithium-Batteriepack Aluminium-Drahtbondmaschine

Es wird hauptsächlich für die Kabelverbindung zwischen Batterie und Sammelschiene verwendet
  • Marke:

    ACEY
  • Art.-Nr.:

    ACEY-3740A
  • Beachtung:

    CE Certified
  • Garantie:

    One Year warranty with lifetime support
  • Order (Moq) :

    1 set
  • Zahlung:

    L/C,T/T,Western Union, Paypal
  • Produktherkunft:

    China
  • Vorlaufzeit:

    7days
  • Produktdetail

Lithium-Batteriepack Aluminium-Drahtbondmaschine

Funktionsprinzip des Drahtbondens

Nachdem der Modulmontageprozess abgeschlossen ist, wird er vom automatischen Zuführsystem des Geräts geladen und dann über das automatische Zuführsystem in den Schweißbereich übertragen, und das Schweißkopfsystem führt das Ultraschallschweißen gemäß den eingestellten Schweißparametern und -positionen durch . Nach Abschluss des Schweißvorgangs wird das Modul über das automatische Zuführsystem in die vorgesehene Position gebracht, und der Maschinenbediener nimmt das geschweißte Modul weg und sendet es an einen nächsten Produktionsprozess

Spezifikation

Schweißbereich:

400 mm in x-Richtung * 800 mm effektiver Hub in y-Richtung (Standard)

z Achse:

maximale Verfahrstrecke 60 mm, 1,25 Mikron Auflösung

Drehachse:

± 220 Grad, 0,08 Grad Auflösung

Leistungsanforderungen:

220V AC, 50 / 60 hz

Stromverbrauch:

3000W

Druckluft:

0,5pla

Anzeige:

17 Zoll Farb-Flachbildschirm

Arbeitsfläche Höhe:

1150 mm von der Boden

Bodengröße:

1300 mm lang; 1300 mm breit: 1650 mm hoch (ohne Warnlichter)

Nettogewicht:

500 kg

Dickdrahtschweißen Kopf:

drehbarer Typ, Standard-Frontschneider

Wandler:

Standard 60K Hz können andere Frequenzen nach Kundenwunsch hergestellt werden

Schweißen Druck:

50 ---- 1500 Gramm

Drahtvorschubsystem:

Motorsteuerdrahtzuführung mit optischem Encoder

Leckageleitung Erkennung:

Linienerkennung

maximaler Bogen Höhe:

40 mm

Mindestdrahtlänge Erkennung:

2 mm Drahtvorschub

Spule Größe:

50 --- 120 mm Außendurchmesser; 22 --- 45 mm width; 10 --- 11 mm Innendurchmesser

visuelles System:

XK Bilderkennungssystem

Kommunikationsmethode:

io Kommunikation, Netzwerkportkommunikation

Drahtbonden technologischer Prozess


Warenpräsentation








hinterlass eine Nachricht
Wenn Sie interessieren sich für unsere Produkte und möchten weitere Details erfahren. Bitte hinterlassen Sie hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten
Verwandte Produkte

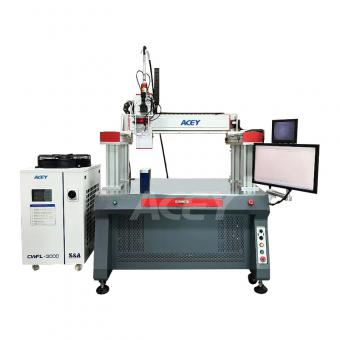

Laser Welding Machine For Lithium Battery 1500W 2000W Laserschweißgerät Für Lithiumbatterie zylindrisch und prismatisch
