Was ist eine Maschine zum Aufkleben von Batterie-Isolierpapier?

July 17 , 2026

Was ist eine Batteriewärmedämmpapier-Klebemaschine? Maschine?

In der Produktion von zylindrischen Akkupacks wird Isolierpapier vor dem Sortieren, Zusammenbauen und Schweißen auf den Pluspol jeder Zelle aufgebracht. Diese kleine Isolierschicht hilft dabei, den Pluspol von umliegenden Metallteilen zu trennen und das Risiko eines versehentlichen Kontakts während der nachfolgenden Verarbeitung zu verringern.

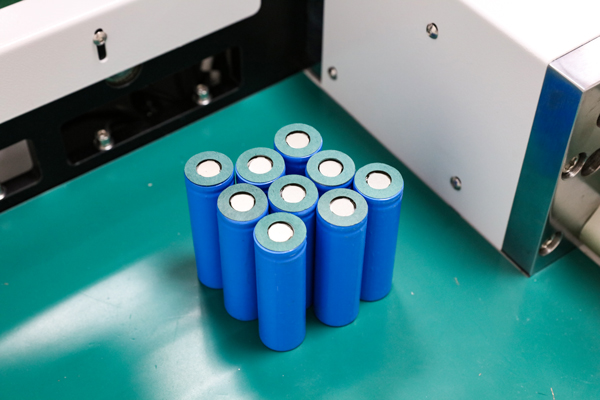

Battery barley paper sticking

Für Produktionslinien, die große Mengen an 18650-, 21700-, 26650- oder 32700-Zellen verarbeiten, kann das manuelle Aufbringen von Papier langsam und uneinheitlich sein. Die Isolierpapier-Klebemaschine automatisiert den Zuführ-, Positionier-, Papierstanz- und Klebevorgang und hilft Akkupack-Herstellern, die Effizienz zu verbessern und eine gleichbleibende Anwendungsqualität zu gewährleisten.

Warum wird Isolierpapier auf zylindrische Zellen aufgebracht?

Der Pluspol einer zylindrischen Zelle befindet sich nahe am Metallgehäuse. Während der Montage von Akkupacks können Nickelstreifen, Vorrichtungen, Werkzeuge oder andere leitfähige Teile mit der Zelloberfläche in Kontakt kommen.

Isolierpapier, auch als Gerstenpapier oder Fischpapier bezeichnet, wird um den Pluspol gelegt, um eine zusätzliche Isolationsbarriere zu bieten. Zu den Hauptzwecken gehören:
* Verringerung des Risikos von Kurzschlüssen während der Akkupack-Montage
* Trennung des Pluspols vom Metallgehäuse der Zelle
* Schutz der Zelloberfläche während der Handhabung und des Schweißens
* Verbesserung der Konsistenz und des Erscheinungsbilds des fertigen Akkupacks
* Unterstützung sichererer nachfolgender Prozesse wie Sortieren, Punktschweißen und Packmontage

Obwohl Isolierpapier ein kleines Bauteil ist, wirken sich seine Position, Haftung und Konsistenz direkt auf die Zuverlässigkeit der folgenden Produktionsschritte aus.

Wie funktioniert eine automatische Batterie-Klebemaschine?

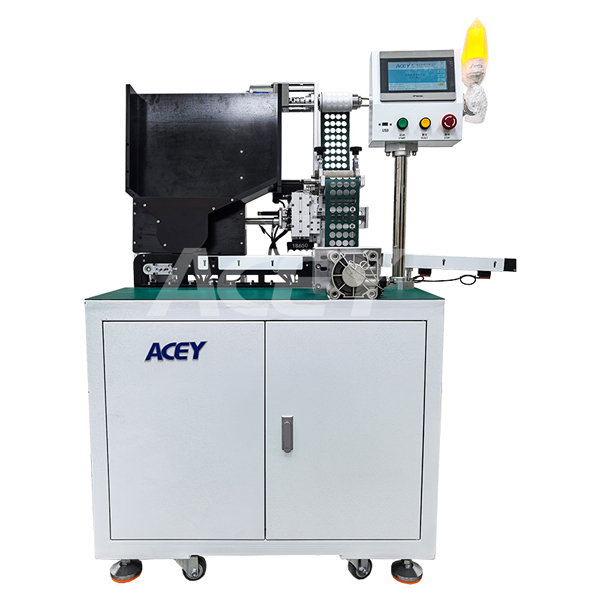

Die automatische Isolierpapier-Klebemaschine ACEY-BS01 verwendet einen Trichter zum Laden zylindrischer Zellen. Anschließend werden die Zellen einzeln zur Arbeitsposition transportiert.

Das Steuerungssystem koordiniert den Zuführmechanismus, den Schrittmotor, die Zylinder, Sensoren und die Papieraufbringungseinheit. Nachdem die Zelle positioniert wurde, bringt die Maschine automatisch das vorgestanzte Isolierpapier auf den vorgesehenen Polbereich auf und führt anschließend die fertige Zelle aus.

Im Vergleich zur manuellen Bedienung bietet die automatisierte Ausrüstung eine stabilere Positionierung und reduziert Schwankungen, die durch Bedienermüdung oder unterschiedliche Arbeitsweisen verursacht werden.

Der Hauptarbeitsprozess umfasst:
1. Laden der zylindrischen Zellen
2. Automatische Zellzuführung
3. Zellpositionierung und Erkennung
4. Zuführung oder Stanzen des Isolierpapiers
5. Automatisches Aufbringen des Papiers
6. Ausgabe der fertigen Zellen
7. Aufzeichnung der Produktionsmenge

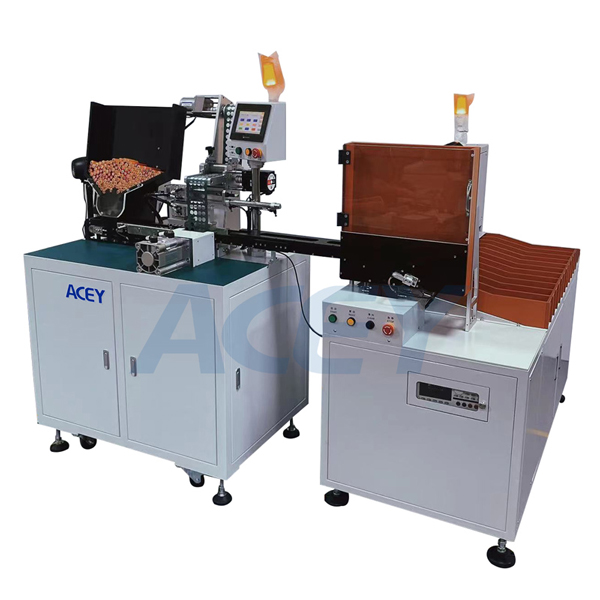

Die Gerstenpapier-Klebemaschine ACEY-BS01 kann auch mit anderen Batterieproduktionsanlagen verbunden werden, wie zum Beispiel ACEY-AS11S 11-Kanal-Batteriesortiermaschine, wodurch sie für halbautomatische und automatische Akkupack-Montagelinien geeignet ist.

Wichtige Faktoren bei der Auswahl einer Batterie-Isolierpapier-Klebemaschine

Kompatible Zellmodelle

Die erste Überlegung ist die Größe der zylindrischen Zelle. Zu den gängigen Zellformaten gehören 18650, 21700, 26650, 32650 und 32700. Eine Maschine, die mehrere Zellmodelle unterstützt, bietet eine höhere Produktionsflexibilität.

Produktionskapazität

Die Produktionskapazität sollte mit der Leistung der vor- und nachgelagerten Prozesse übereinstimmen. Wenn die Klebemaschine deutlich langsamer als die Sortier- oder Schweißausrüstung ist, kann sie zu einem Produktionsengpass werden. Für die Produktion von Akkupacks mit mittlerem und hohem Volumen kann eine Kapazität von etwa 3.500 bis 4.000 Zellen pro Stunde die Anforderungen vieler Montageanlagen für zylindrische Batterien erfüllen.

Aufbringungsgenauigkeit

Das Isolierpapier sollte gleichmäßig um den Pluspol angebracht werden, ohne übermäßigen Versatz, Falten oder schlechte Haftung. Eine stabile Positionierung hängt von der Genauigkeit der Zuführstruktur, Sensoren, Bewegungssteuerung, Motoren, pneumatischen Komponenten und Werkzeuge ab. Eine zuverlässige Papierplatzierung hilft außerdem, Unterbrechungen beim automatischen Punktschweißen zu reduzieren.

Umrüstzeit

Batteriepack-Hersteller verarbeiten häufig unterschiedliche Zellgrößen. Die Gerstenpapier-Klebemaschine mit einer einfachen Werkzeugstruktur kann die für den Modellwechsel benötigte Zeit reduzieren.In der tatsächlichen Produktion sollte die Umrüstzeit zusammen mit den täglichen Bestellmengen bewertet werden. Wenn sich das Produktmodell häufig ändert, können eine schnelle Anpassung und die Speicherung von Parametern die Produktionseffizienz erheblich verbessern.

Gerätefläche

Eine kompakte Isolierpapier-Klebemaschine lässt sich leichter in eine bestehende Produktionslinie integrieren. Mobile Rollen sind ebenfalls nützlich, wenn das Produktionslayout angepasst werden muss oder wenn das Gerät als eigenständiger Arbeitsplatz verwendet wird.

Daten- und Linienintegration

Modern Montageausrüstung für Batteriepaketeerfordert zunehmend die Aufzeichnung von Produktionsdaten und die Kommunikation mit anderen Maschinen.Ein geeignetes Steuerungssystem kann die Parameteranpassung, die Statistik der Produktionsmengen, den Modellwechsel und die Alarminformationen unterstützen
